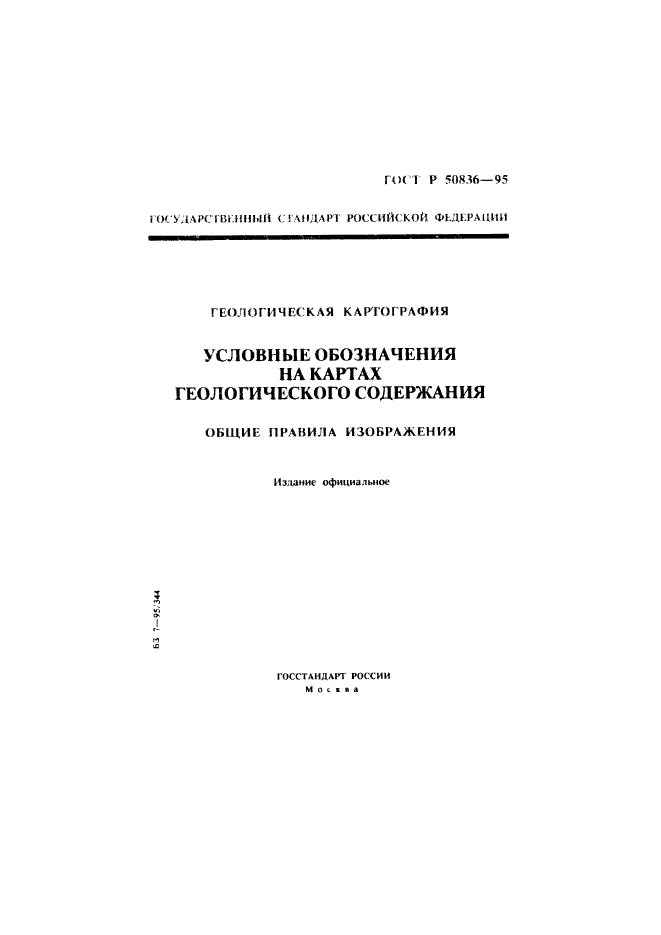

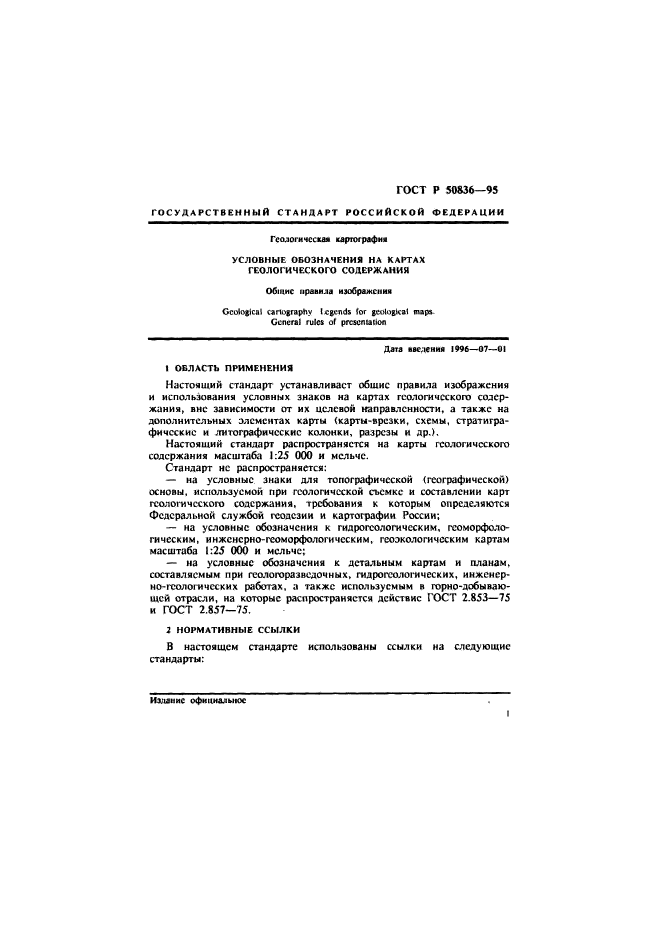

ГОСТ Р 50836-95. Геологическая картография. Условные обозначения на картах геологического содержания. Общие правила изображения

Настоящий стандарт устанавливает общие правила изображения и использования условных знаков на картах геологического содержания, вне зависимости от их целевой направленности, а также на дополнительных элементах карты (карты-врезки, схемы, стратиграфические и литографические колонки, разрезы и др.).
Настоящий стандарт распространяется на карты геологического содержания масштаба 1:25 000 и мельче.
Стандарт не распространяется:
- на условные знаки для топографической (географической) основы, используемой при геологической съемке и составлении карт геологического содержания, требования к которым определяются Федеральной службой геодезии и картографии России;
- на условные обозначения к гидрогеологическим, геоморфологическим, инженерно-геоморфологическим, геоэкологическим картам масштаба 1:25 000 и мельче;
- на условные обозначения к детальным картам и планам, составляемым при геологоразведочных, гидрогеологических, инженерно-геологических работах, а также используемым в горно-добывающей отрасли, на которые распространяется действие ГОСТ 2.853-75 и ГОСТ 2.857-75
