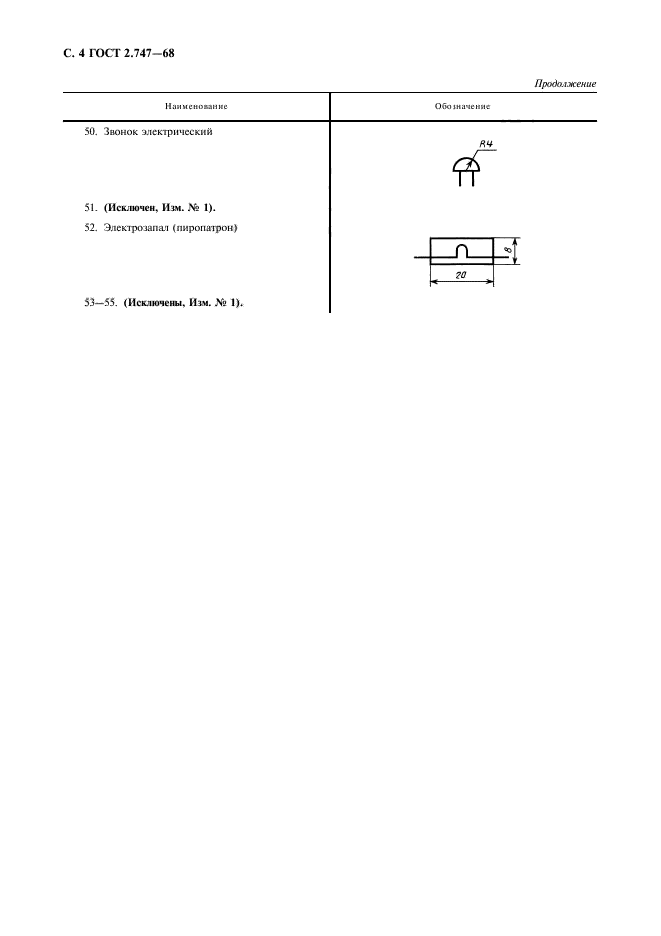

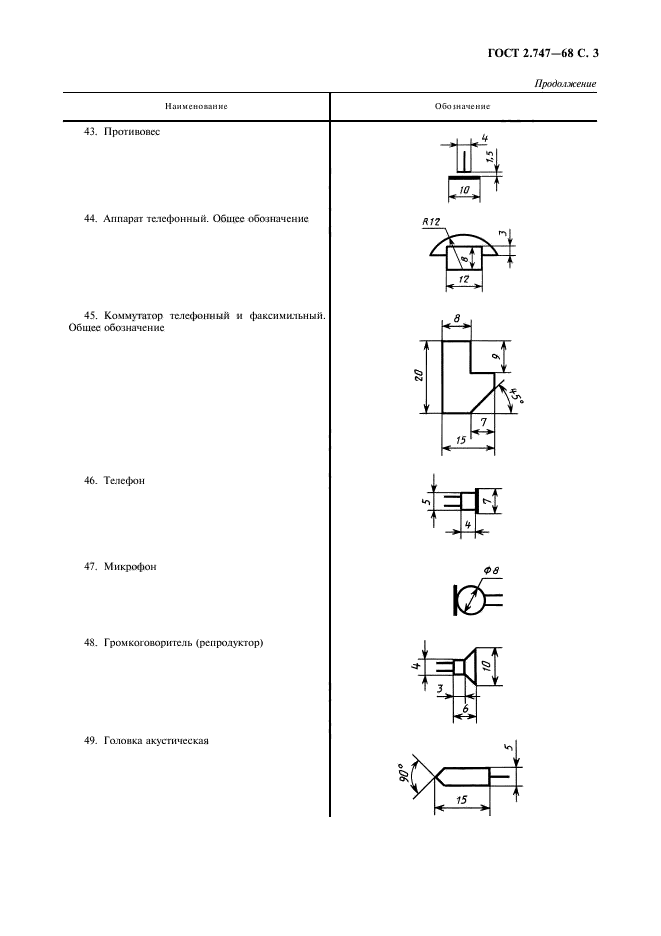

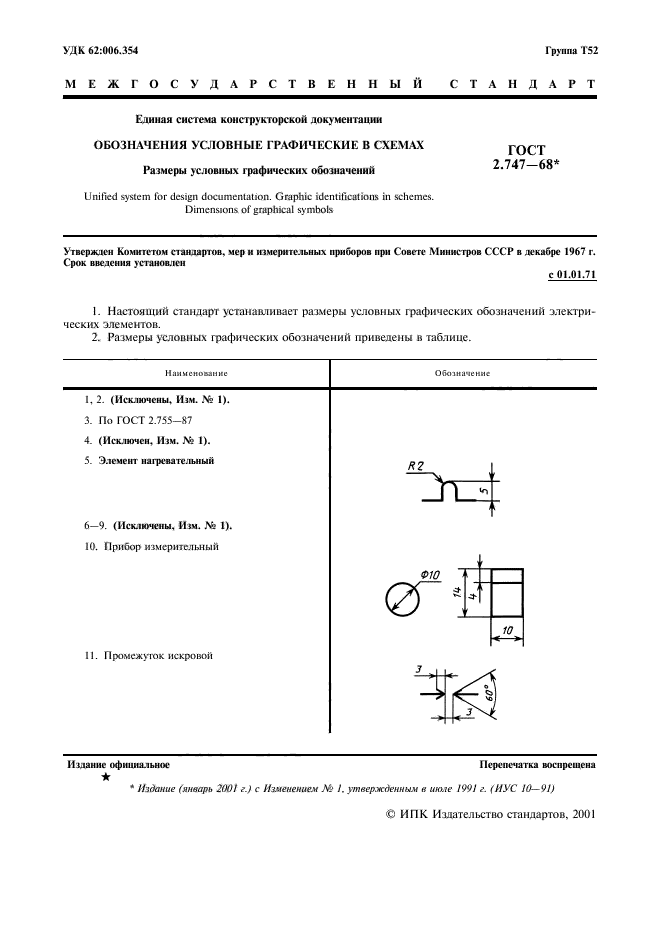

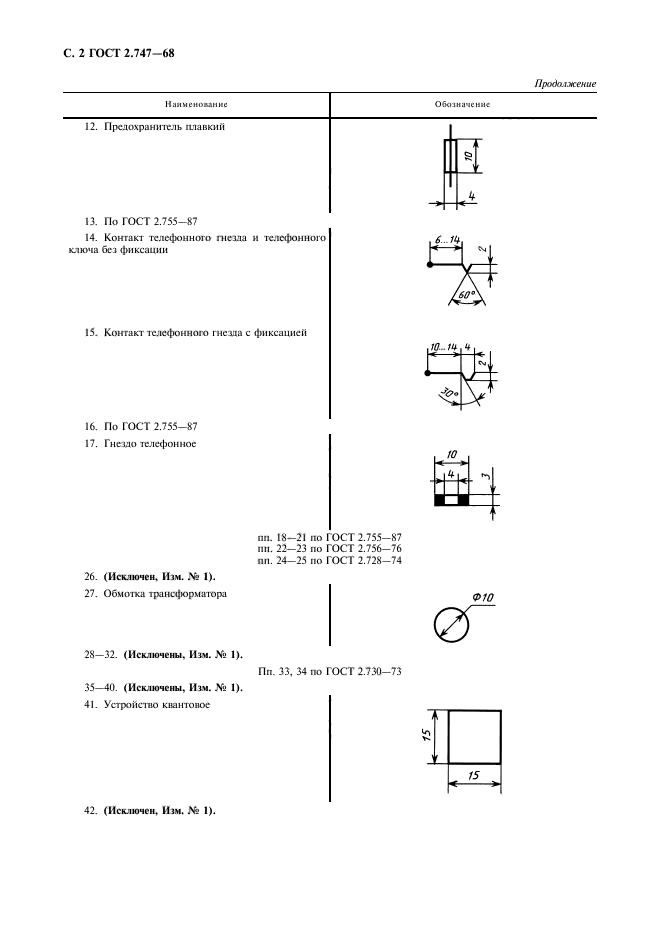

ГОСТ 2.747-68. Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений
Настоящий стандарт устанавливает размеры условных графических обозначений электрических элементов
| Название на англ.: | Unified system for design documentation. Graphic identifications in schemes. Dimensions of graphical symbols |
| Тип документа: | стандарт |
| Статус документа: | действующий |
| Число страниц: | 6 |
| Дата актуализации текста: | 01.08.2013 |
| Дата актуализации описания: | 01.08.2013 |
| Дата издания: | 01.01.2001 |
| Дата введения в действие: | 01.01.1971 |
| Дата последнего изменения: | 22.05.2013 |
| Переиздание: | переиздание с изм. 1 |
| Заменяющий в части: | ГОСТ 2.730-73 в части пп. 33 и 34 таблицы; ГОСТ 2.755-74 в части пп. 3, 13, 16, 18 - 21; ГОСТ 2.756-76 в части пп. 22, 23 таблицы; ГОСТ 2.728-74 в части пп. 24, 25 таблицы |
Поправки и изменения:
