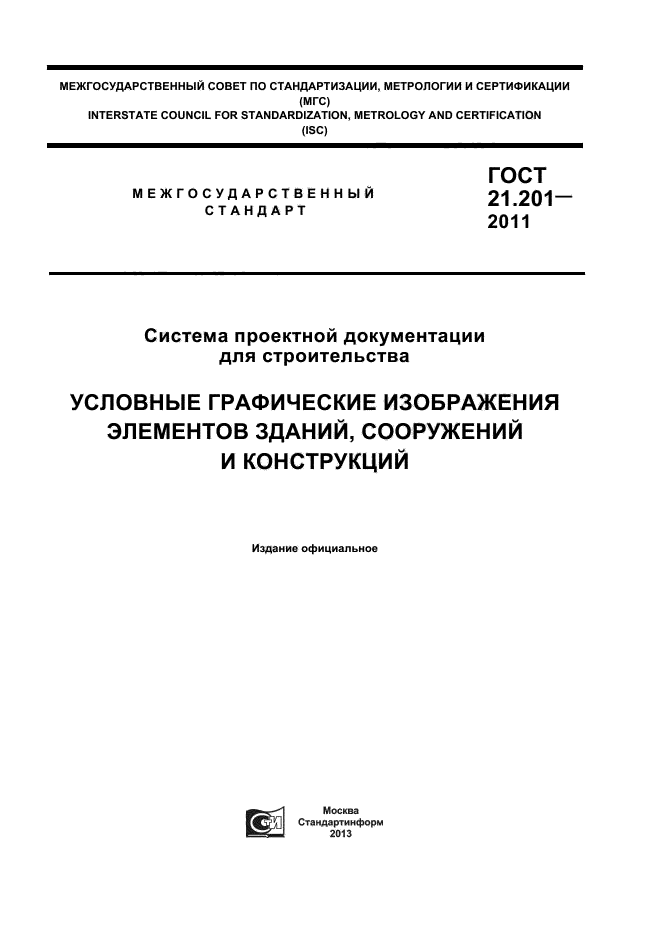

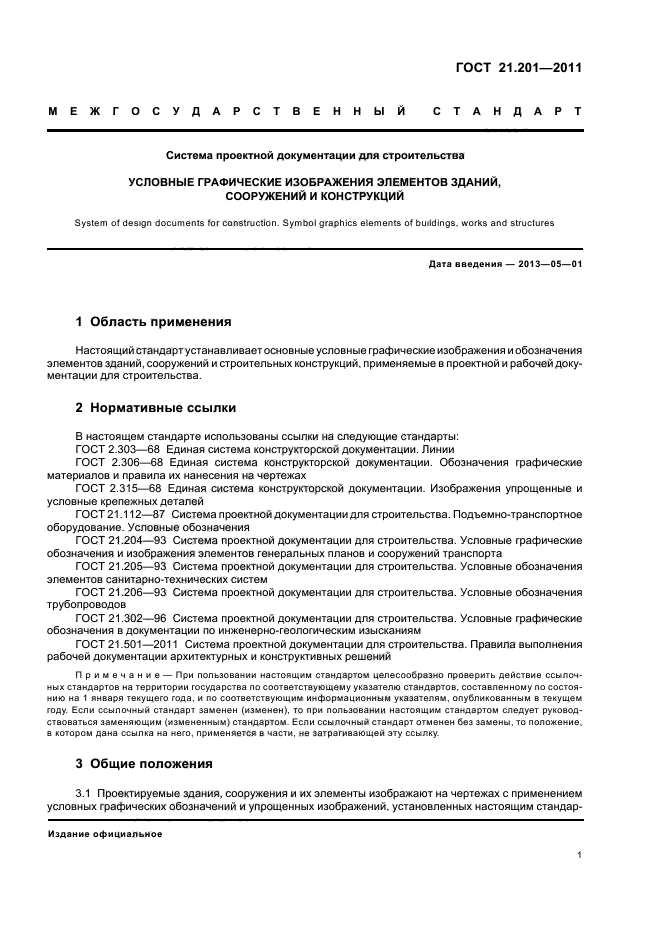

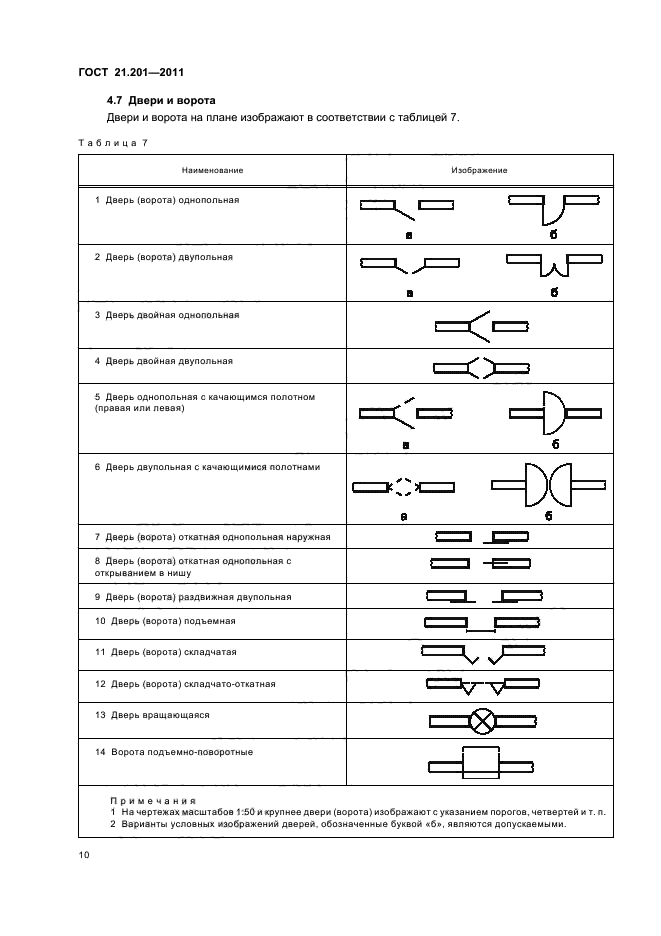

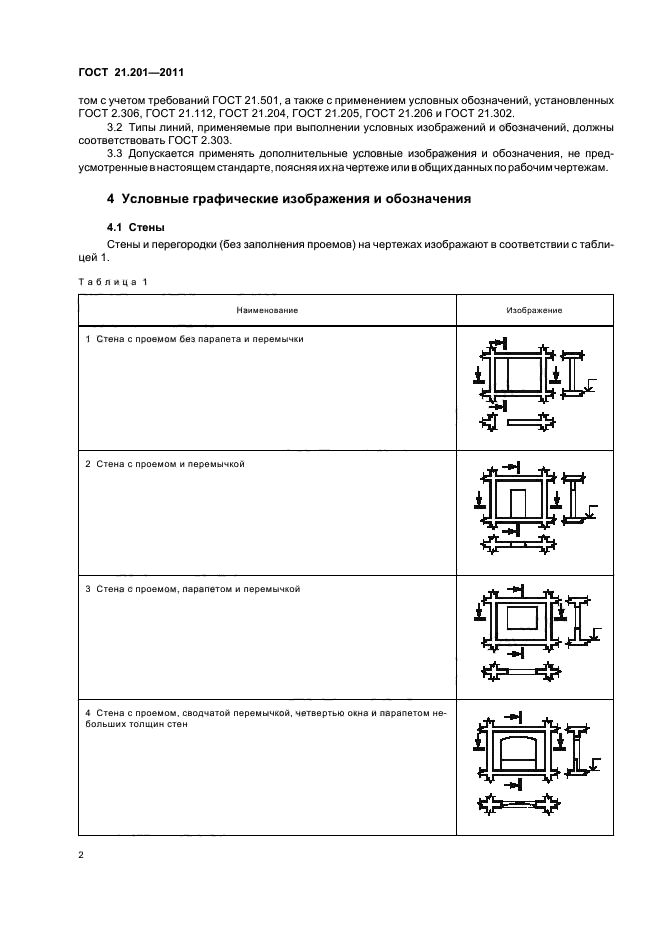

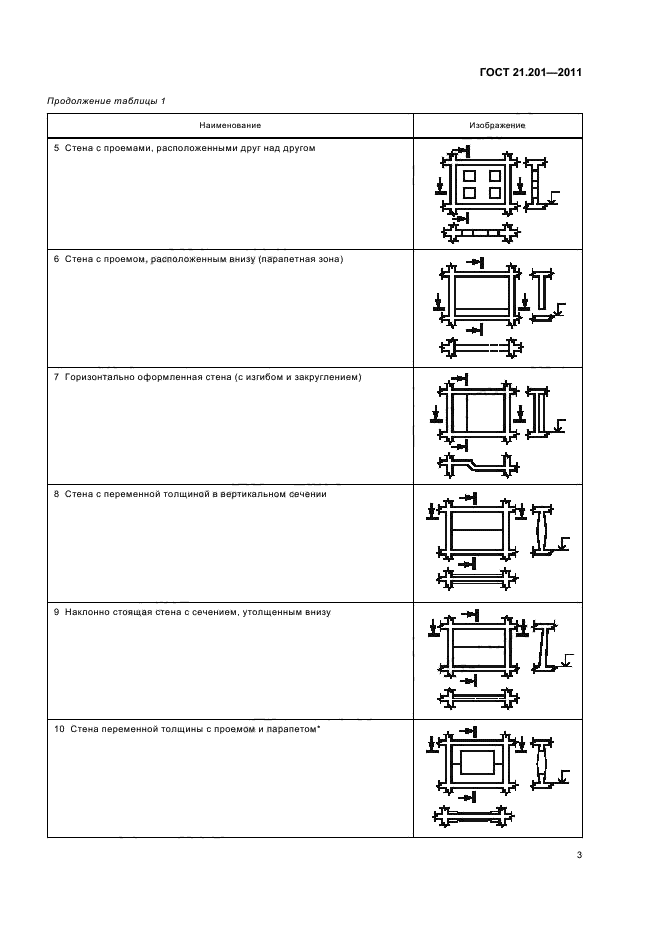

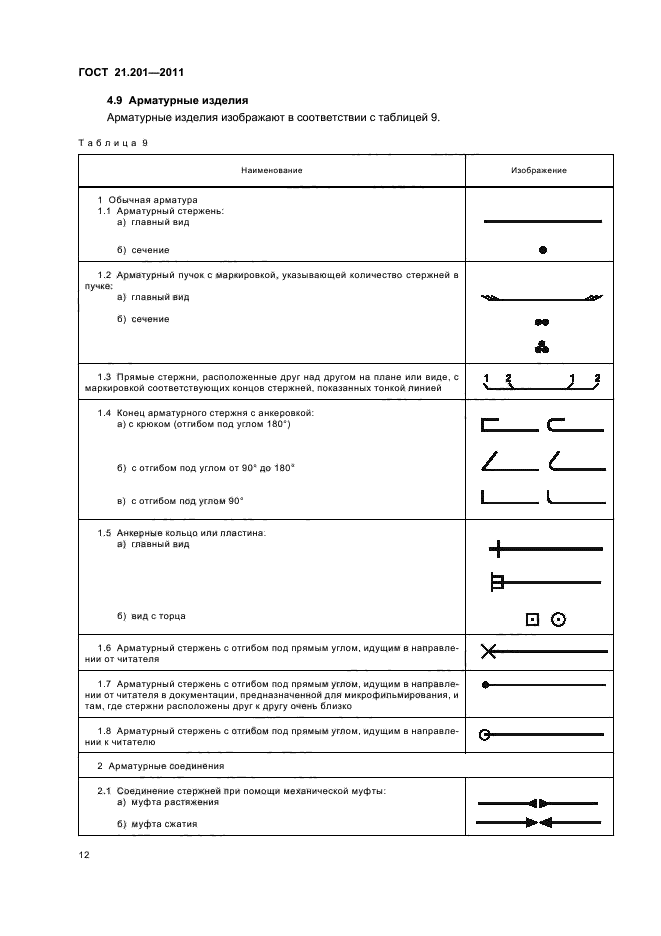

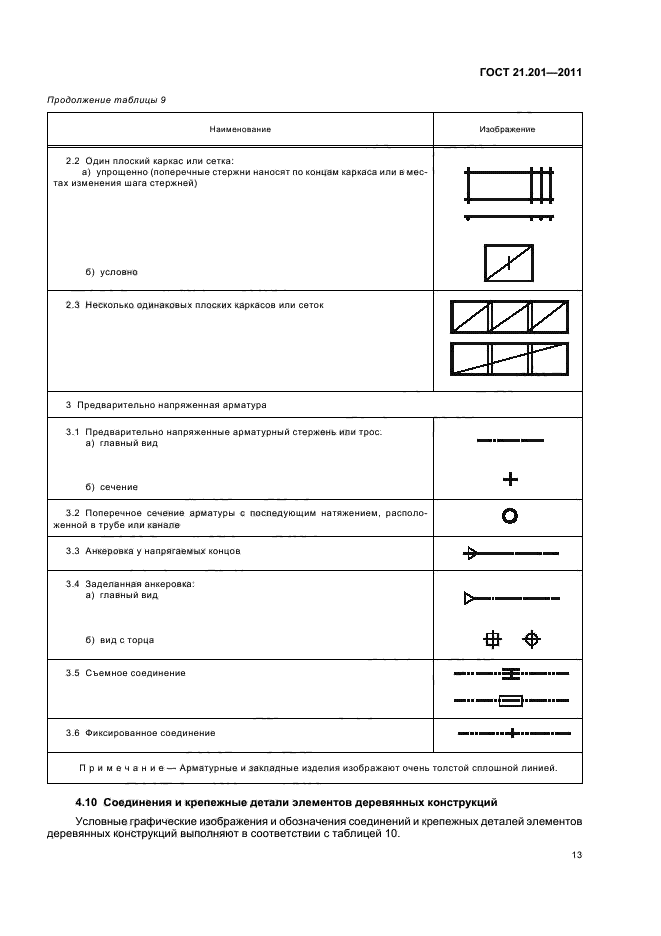

ГОСТ 21.201-2011. Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций

Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства

Название на англ.:	System of design documents for construction. Symbol graphics elements of buildings, works and structures
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	24
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	14.06.2013
Дата введения в действие:	01.05.2013
Дата последнего изменения:	15.07.2013
Взамен:	СТ СЭВ 1633-79 СТ СЭВ 2825-80 СТ СЭВ 2826-80 СТ СЭВ 4937-84
Взамен в части:	ГОСТ 21.501-93 в части приложения 1
