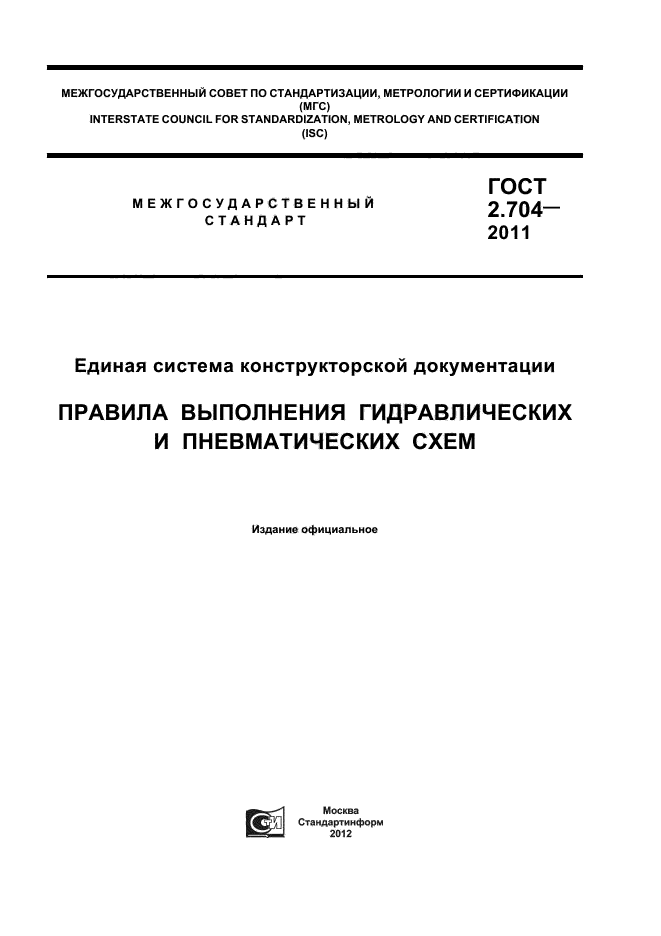

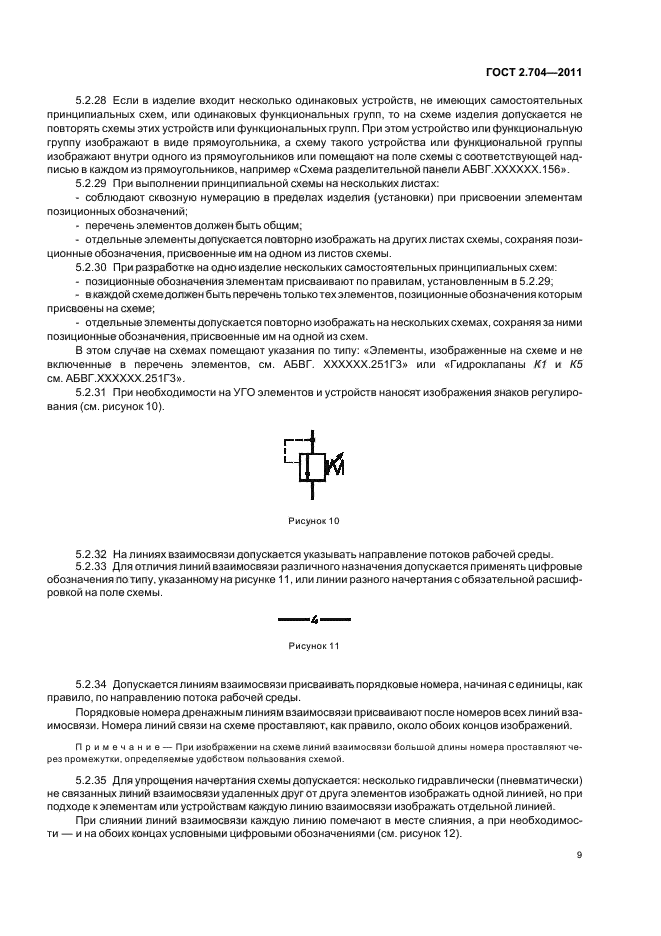

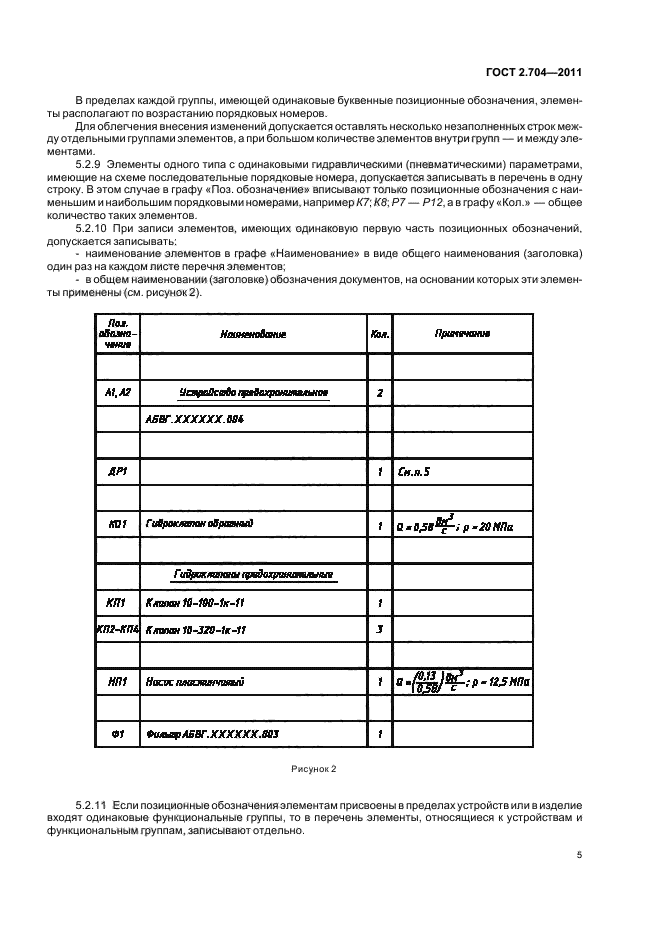

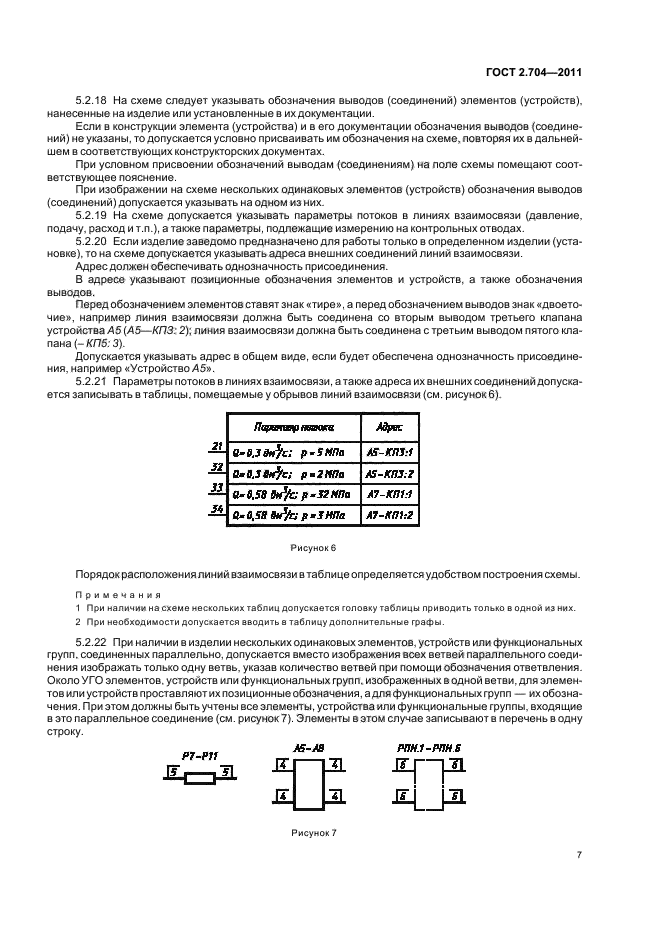

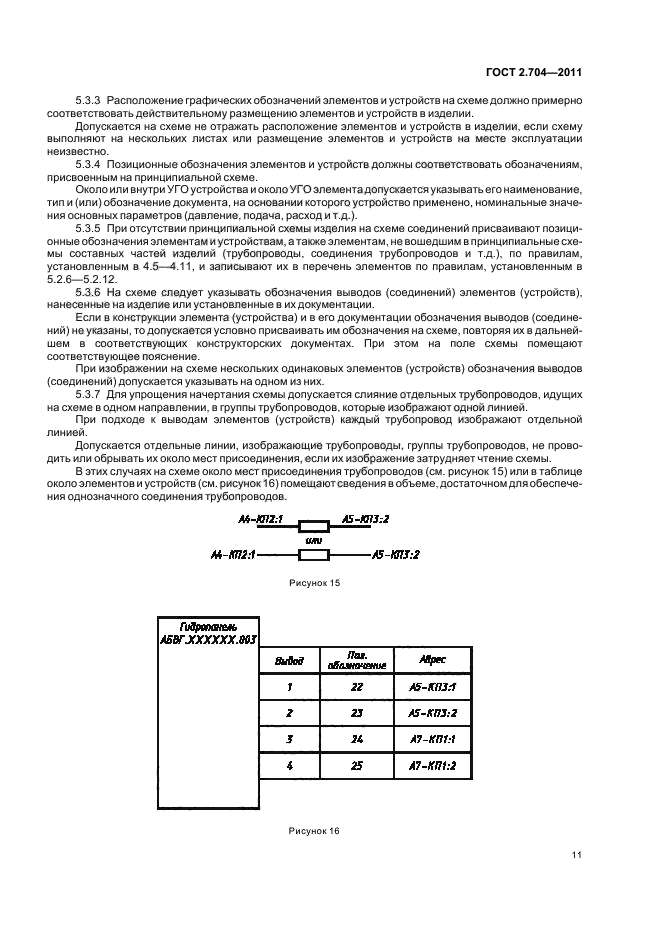

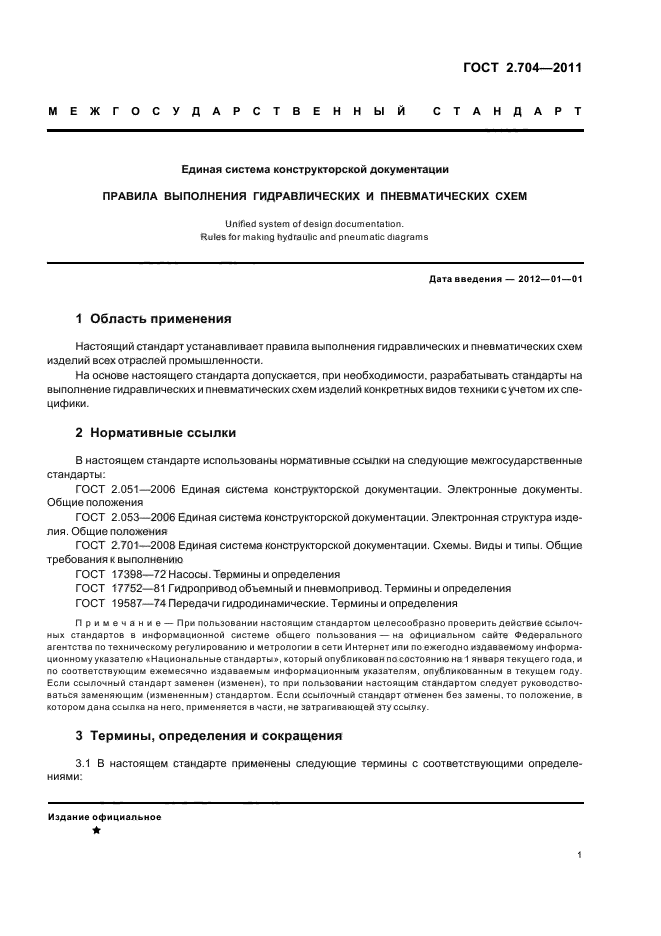

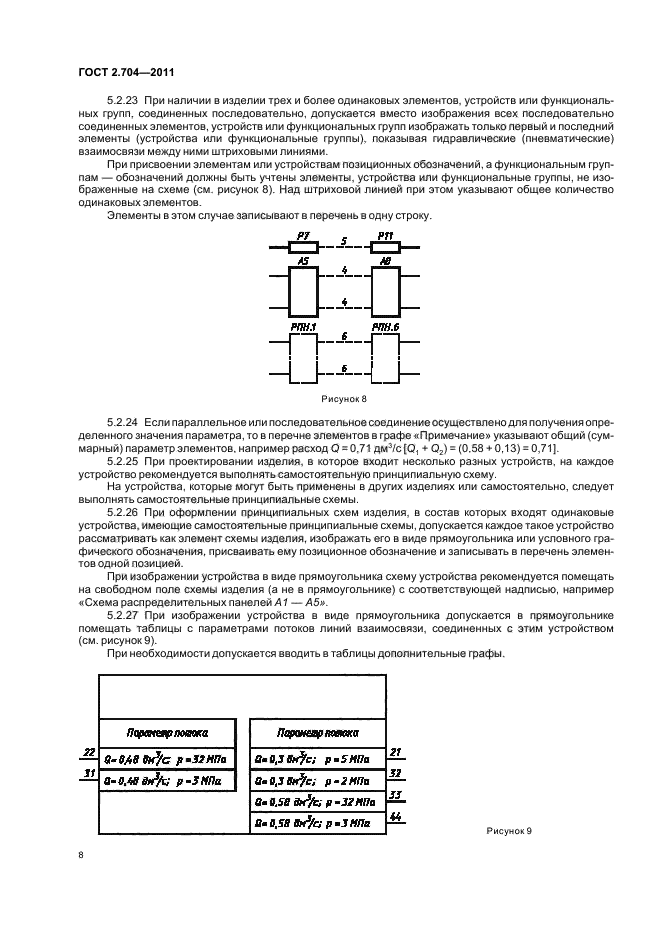

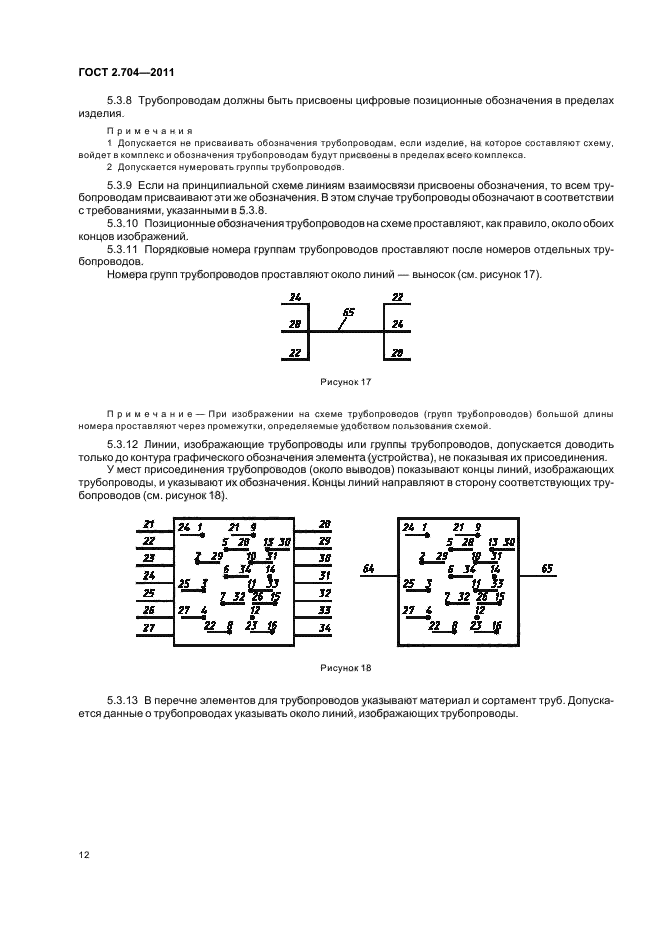

ГОСТ 2.704-2011. Единая система конструкторской документации. Правила выполнения гидравлических и пневматических схем

Настоящий стандарт устанавливает правила выполнения гидравлических и пневматических схем изделий всех отраслей промышленности.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты на выполнение гидравлических и пневматических схем изделий конкретных видов техники с учетом их специфики

Название на англ.:	Unified system of design documentation. Rules for making hydraulic and pneumatic diagrams
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	16
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	26.12.2011
Дата введения в действие:	01.01.2012
Дата последнего изменения:	22.05.2013
Взамен:	ГОСТ 2.704-76
