ГОСТ 1139-80. Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски

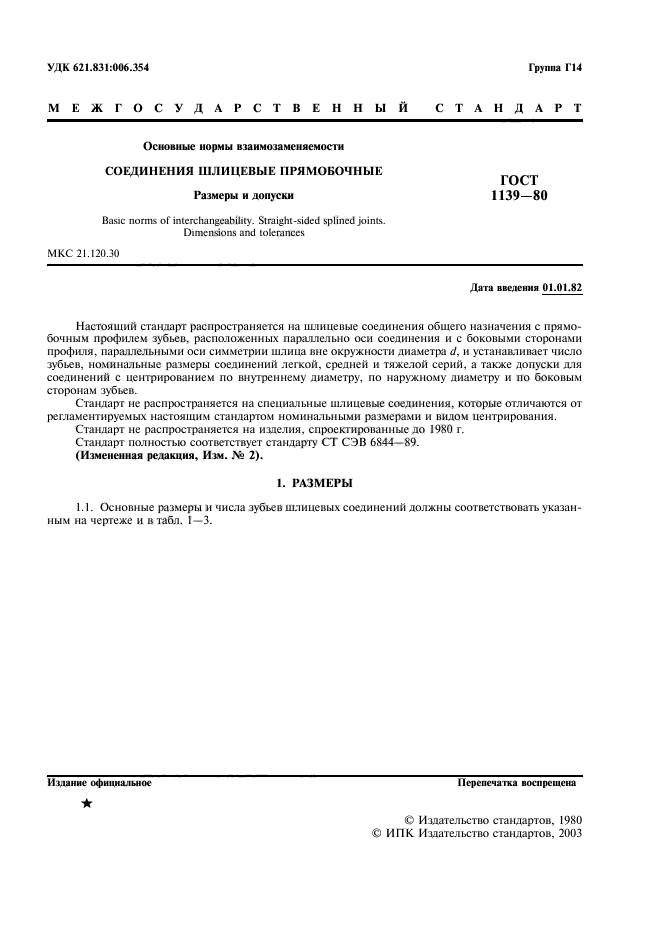

Настоящий стандарт распространяется на шлицевые соединения общего назначения с прямобочным профилем зубьев, расположенных параллельно оси соединения и с боковыми сторонами профиля, параллельными оси симметрии щлица вне окружности диаметра d, и устанавливает число зубьев, номинальные размеры соединений легкой, средней и тяжелой серий, а также допуски для соединений с центрированием по внутреннему диаметру, по наружному диаметру и по боковым сторонам зубьев.
Стандарт не распространяется на специальные шлицевые соединения, которые отличаются от регламентируемых настоящим стандартом номинальными размерами и видом центрирования.
Стандарт не распространяется на изделия, спроектированные до 1980 г.

Название на англ.:	Basic norms of interchangeability. Straight-sided splined joints. Dimensions and tolerances
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	12
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	01.07.2003
Дата введения в действие:	01.01.1982
Дата последнего изменения:	22.05.2013
Переиздание:	переиздание с изм. 1
