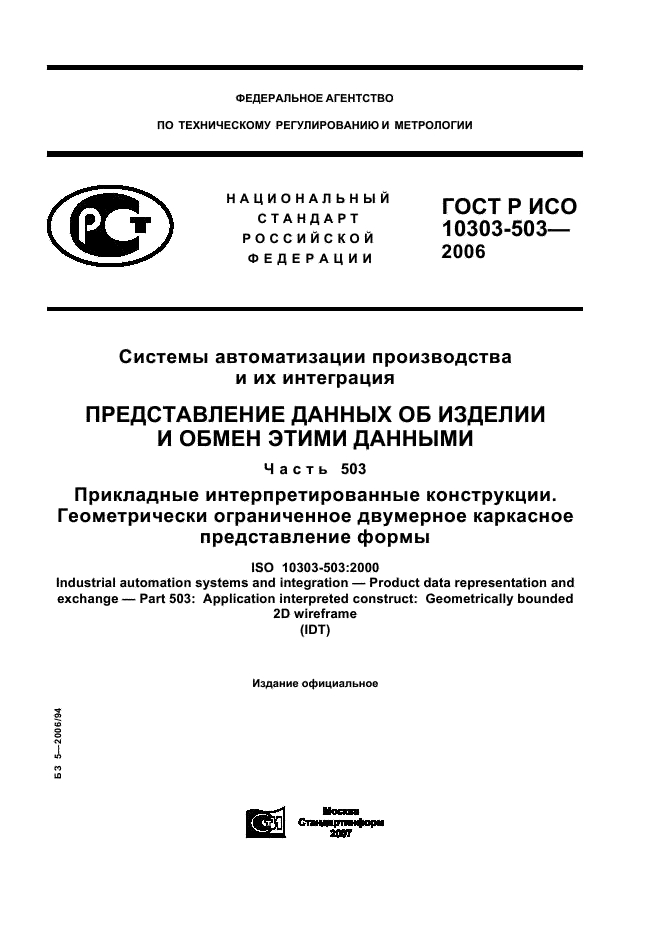

ГОСТ Р ИСО 10303-503-2006. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 503. Прикладные интерпретированные конструкции. Геометрически ограниченное двумерное каркасное представление формы

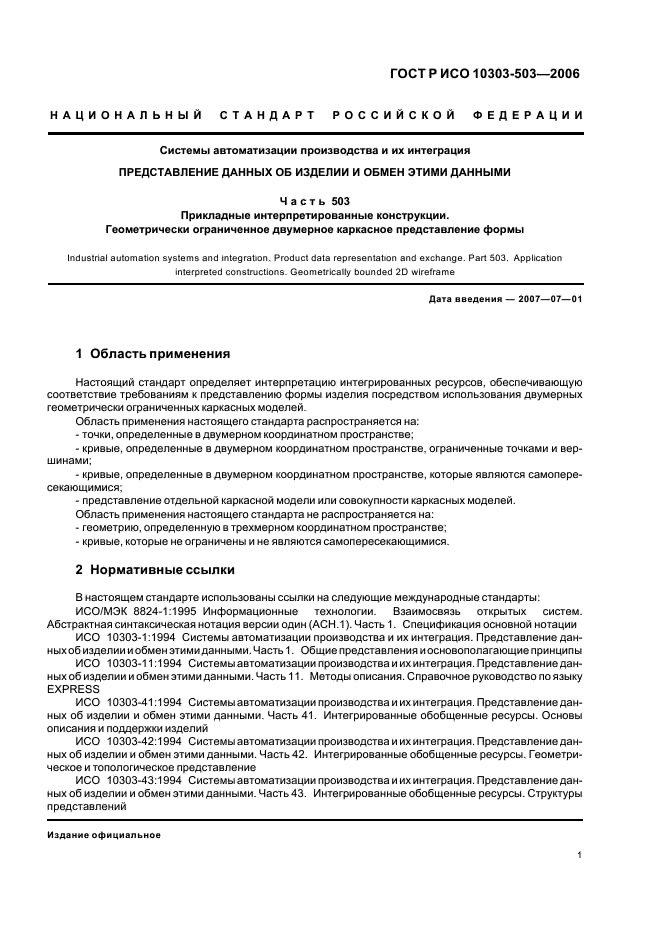

Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению формы изделия посредством использования двумерных геометрически ограниченных каркасных моделей.
Область применения настоящего стандарта распространяется на:
- точки, определенные в двумерном координатном пространстве;
- кривые, определенные в двумерном координатном пространстве, ограниченные точками и вершинами;
- кривые, определенные в двумерном координатном пространстве, которые являются самопересекающимися;
- представление отдельной каркасной модели или совокупности каркасных моделей.
Область применения настоящего стандарта не распространяется на:
- геометрию, определенную в трехмерном координатном пространстве;
- кривые, которые не ограничены и не являются самопересекающимися
