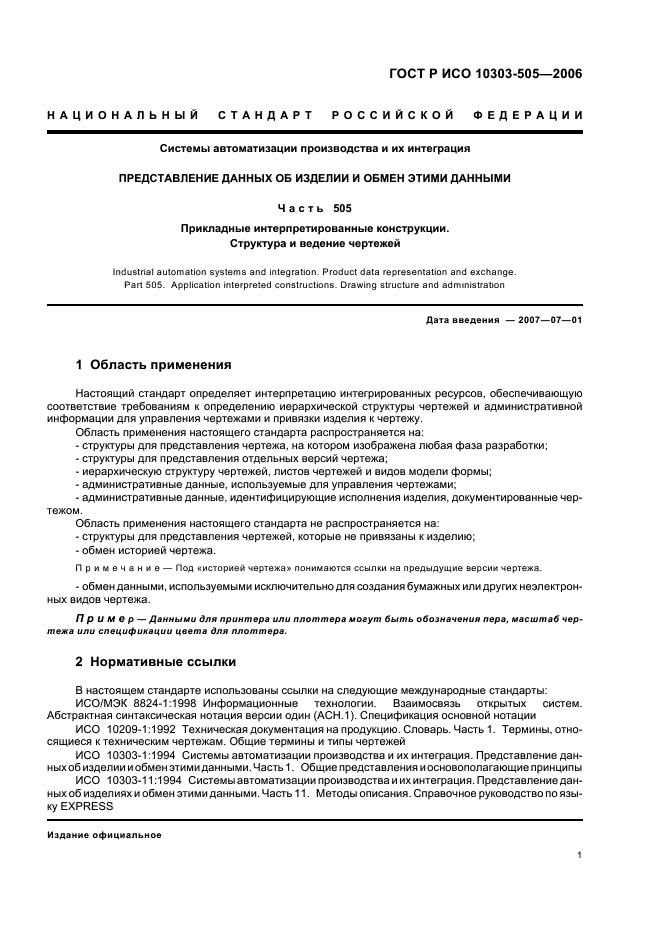

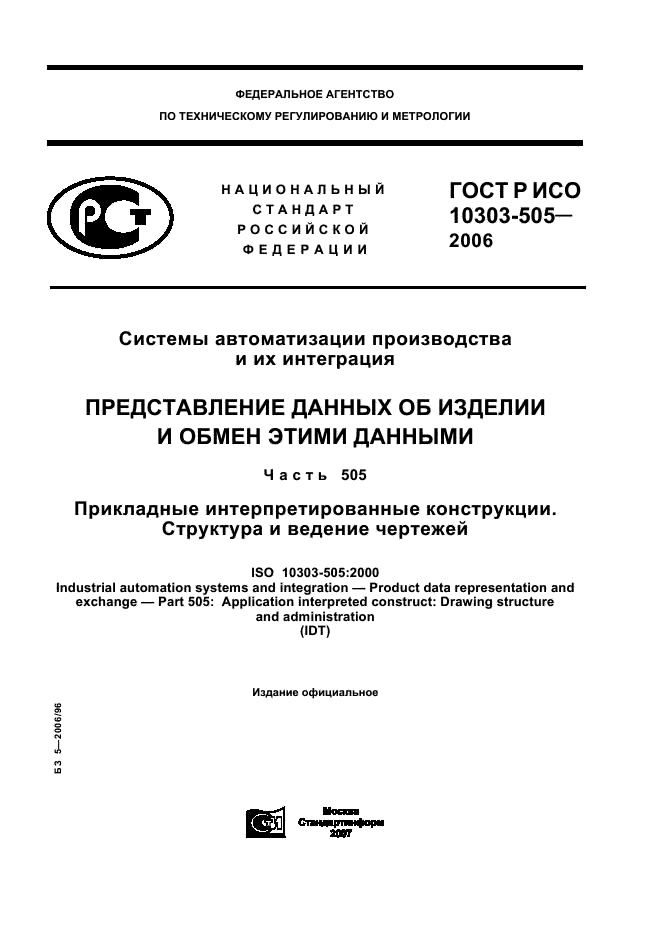

ГОСТ Р ИСО 10303-505-2006. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 505. Прикладные интерпретированные конструкции. Структура и ведение чертежей

Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к определению иерархической структуры чертежей и административной информации для управления чертежами и привязки изделия к чертежу.
Область применения настоящего стандарта распространяется на:
- структуры для представления чертежа, на котором изображена любая фаза разработки;
- структуры для представления отдельных версий чертежа;
- иерархическую структуру чертежей, листов чертежей и видов модели формы;
- административные данные, используемые для управления чертежами;
- административные данные, идентифицирующие исполнения изделия, документированные чертежом.
Область применения настоящего стандарта не распространяется на:
- структуры для представления чертежей, которые не привязаны к изделию;
- обмен историей чертежа;
- обмен данными, используемыми исключительно для создания бумажных или других неэлектронных видов чертежа
