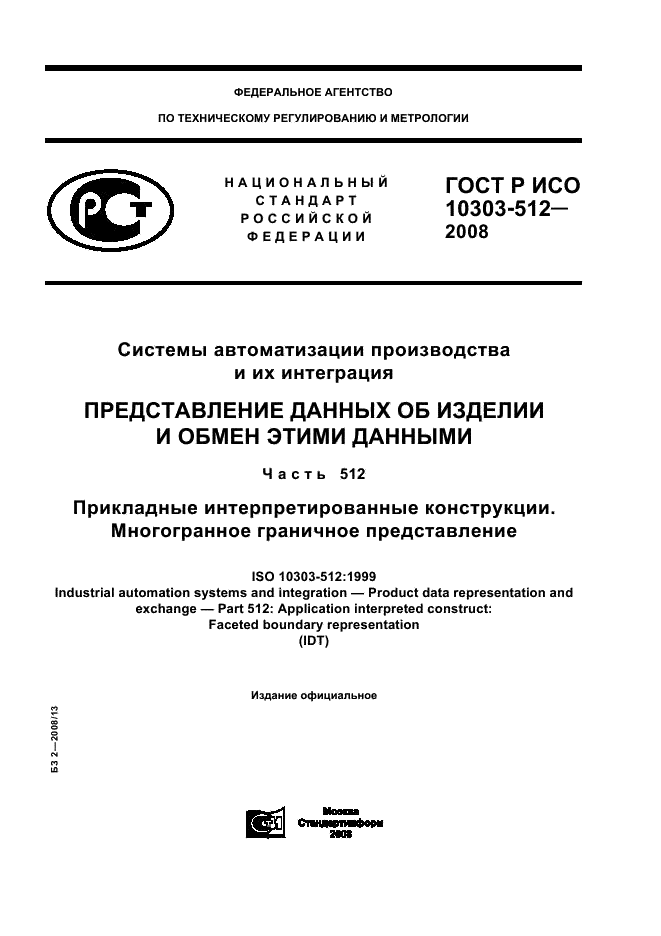

ГОСТ Р ИСО 10303-512-2008. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 512. Прикладные интерпретированные конструкции. Многогранное граничное представление

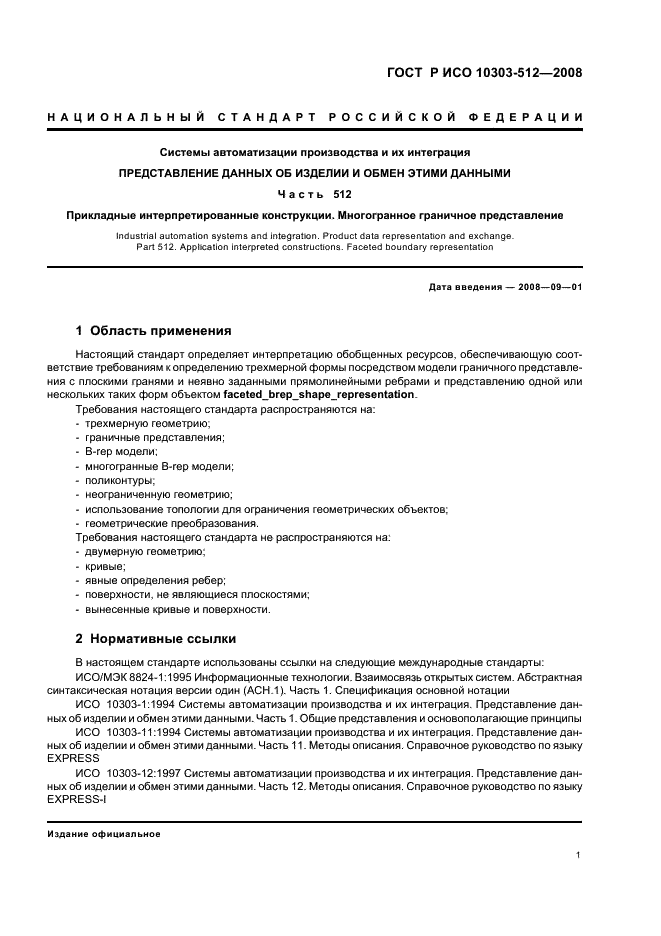

Настоящий стандарт определяет интерпретацию обобщенных ресурсов, обеспечивающих соответствие требованиям к определению трехмерной формы посредством модели граничного представления с плоскими гранями и неявно заданными прямолинейными ребрами и представлению одной или нескольких таких форм объектом faceted _brep_shape_representation.
Требования настоящего стандарта распространяются на:
- трехмерную геометрию;
- граничные представления;
- B-rep модели;
- мгогранные B-rep модели;
- поликонтуры;
- неограниченную геометрию;
- использование топологии для ограничения геометрических объектов;
- геометрические преобразования.
Требования настоящего стандарта не распространяются на:
- двумерную геометрию;
- кривые;
- явные определения ребер;
- поверхности, не являющиеся плоскостями;
- вынесенные кривые и поверхности
