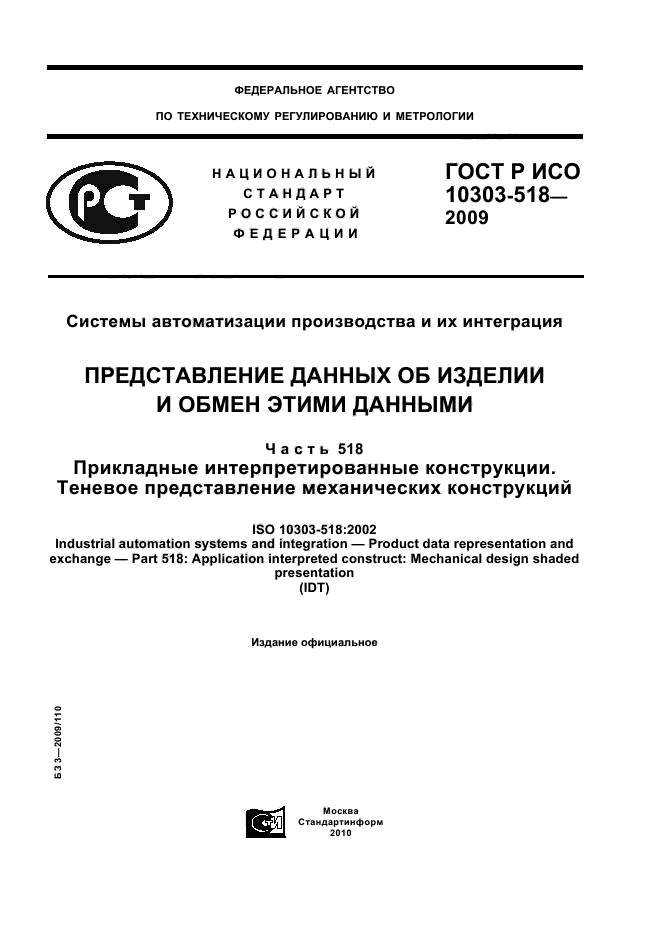

ГОСТ Р ИСО 10303-518-2009. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 518. Прикладные интерпретированные конструкции. Теневое представление механических конструкций

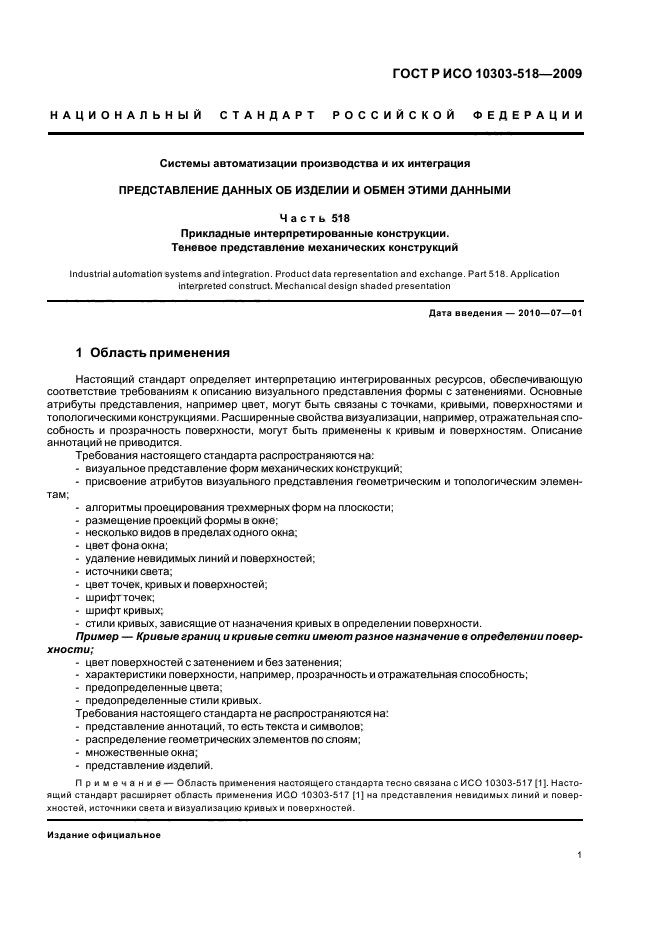

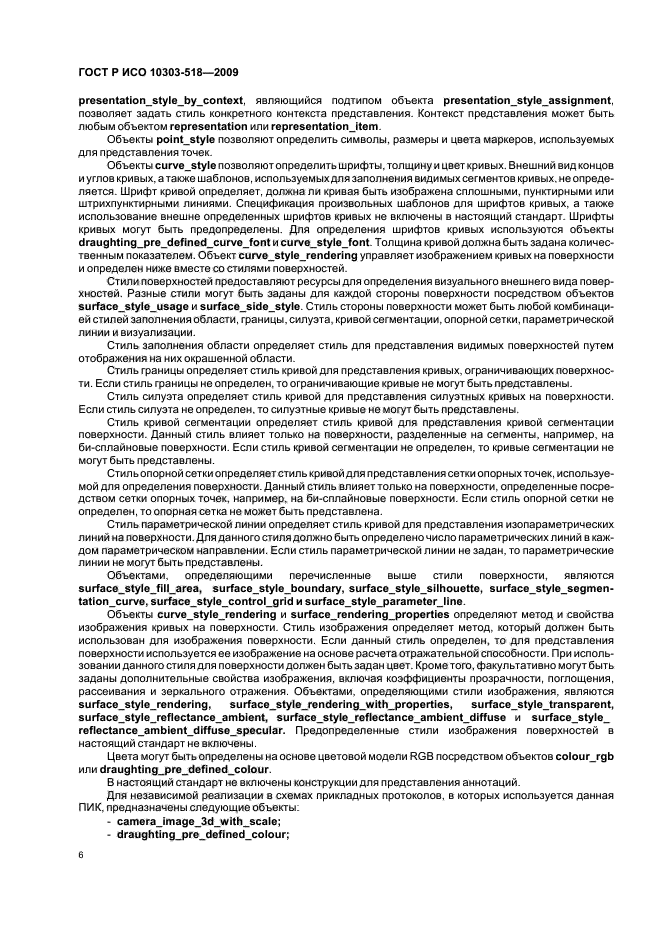

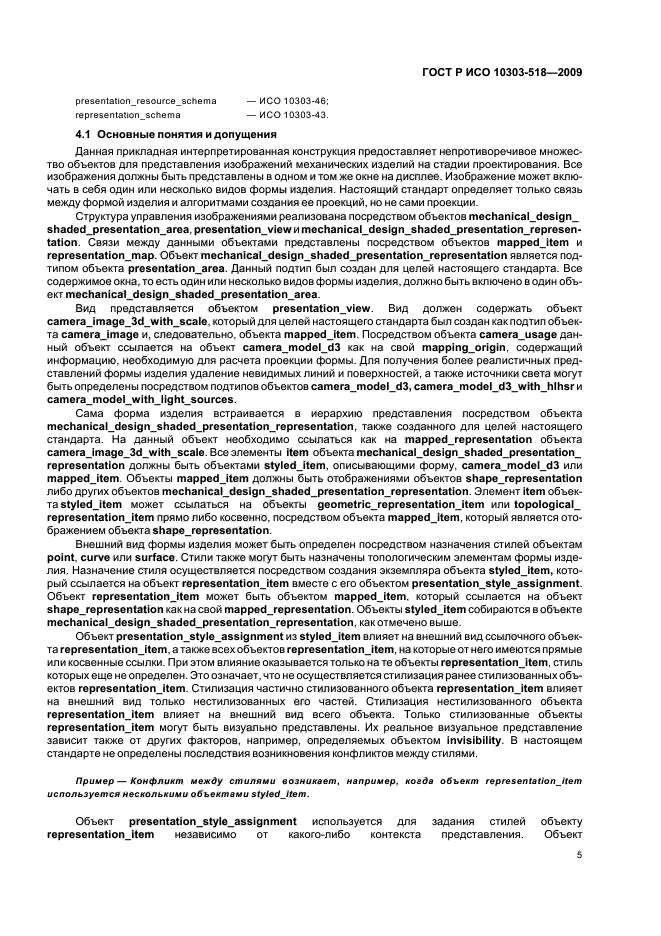

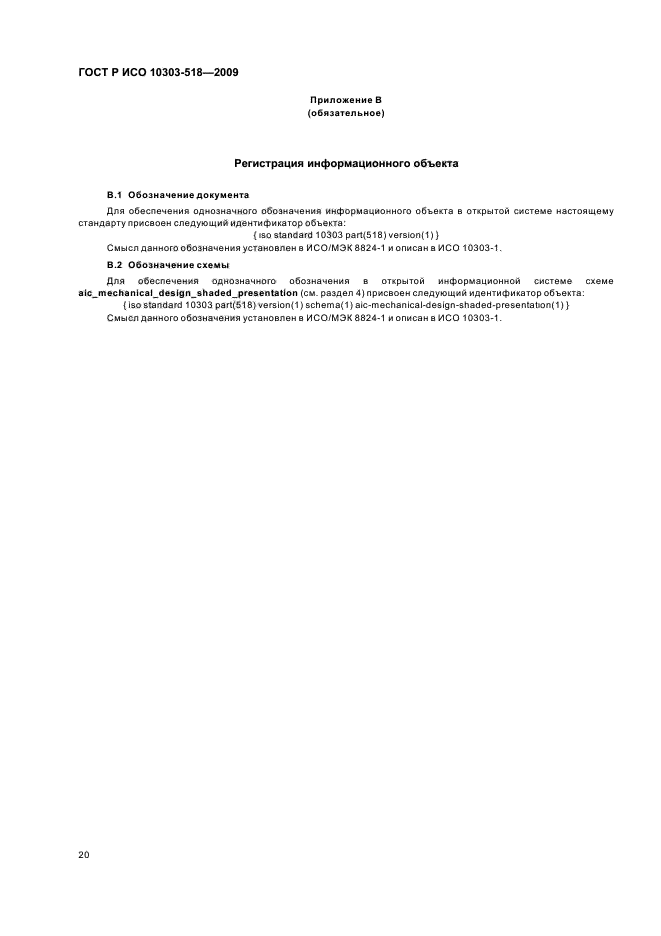

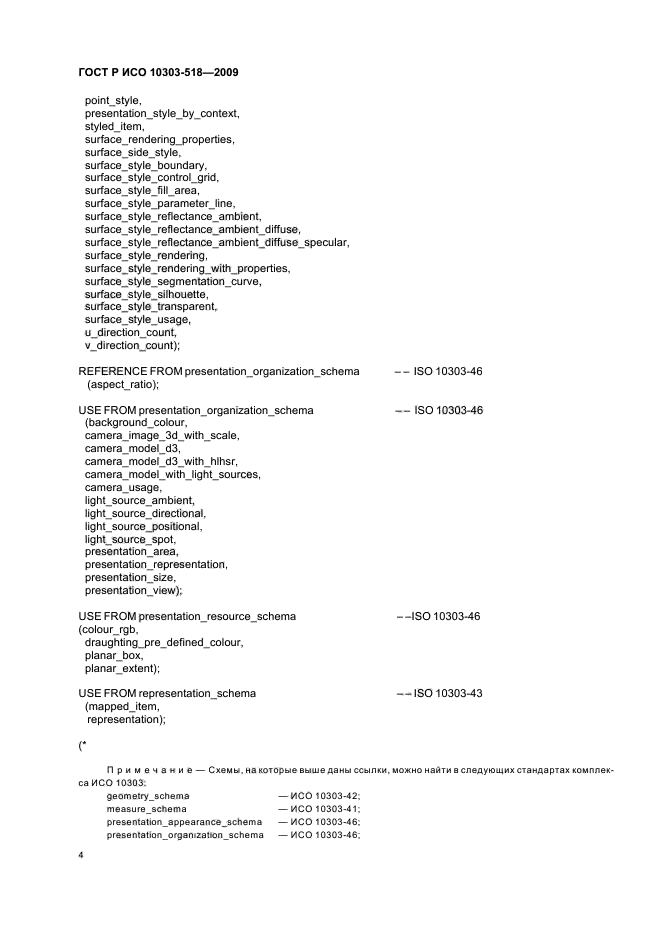

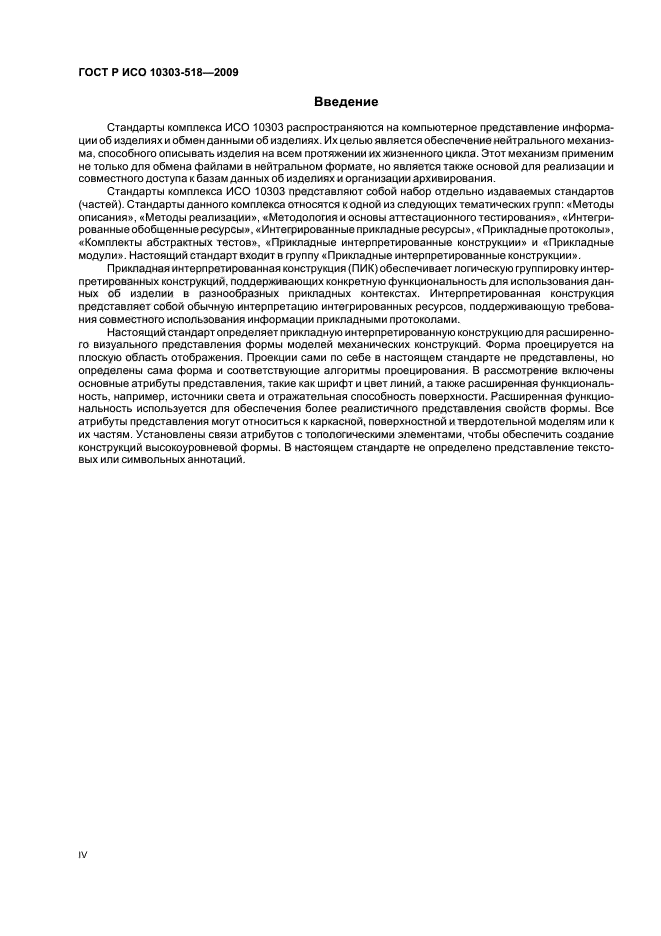

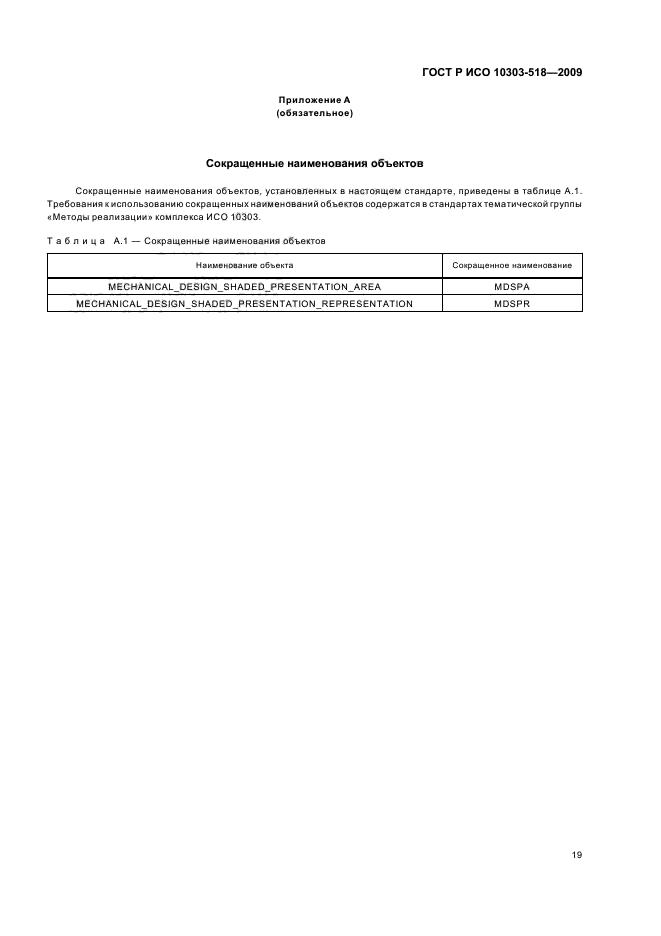

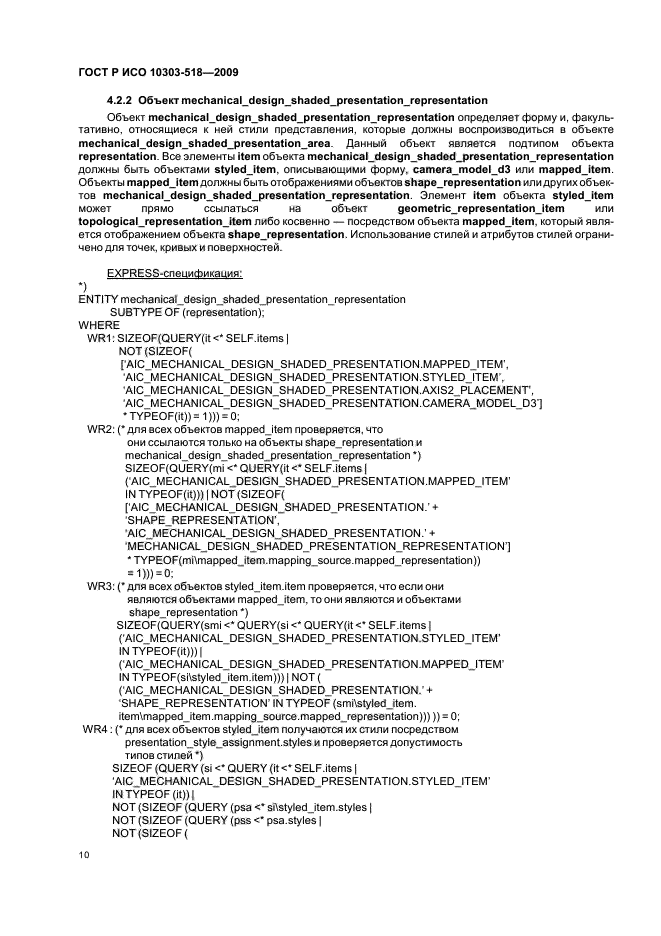

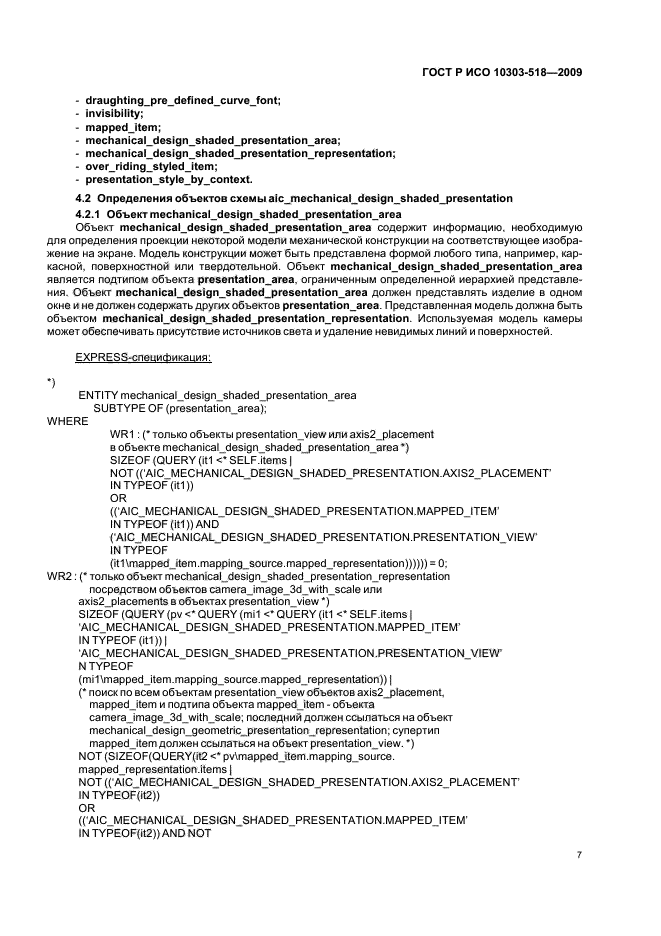

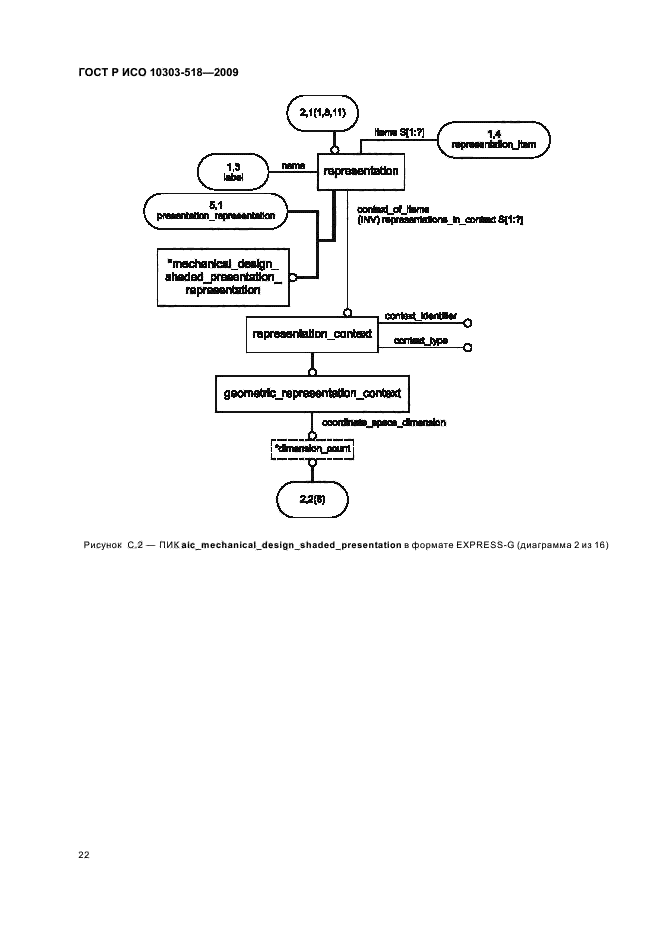

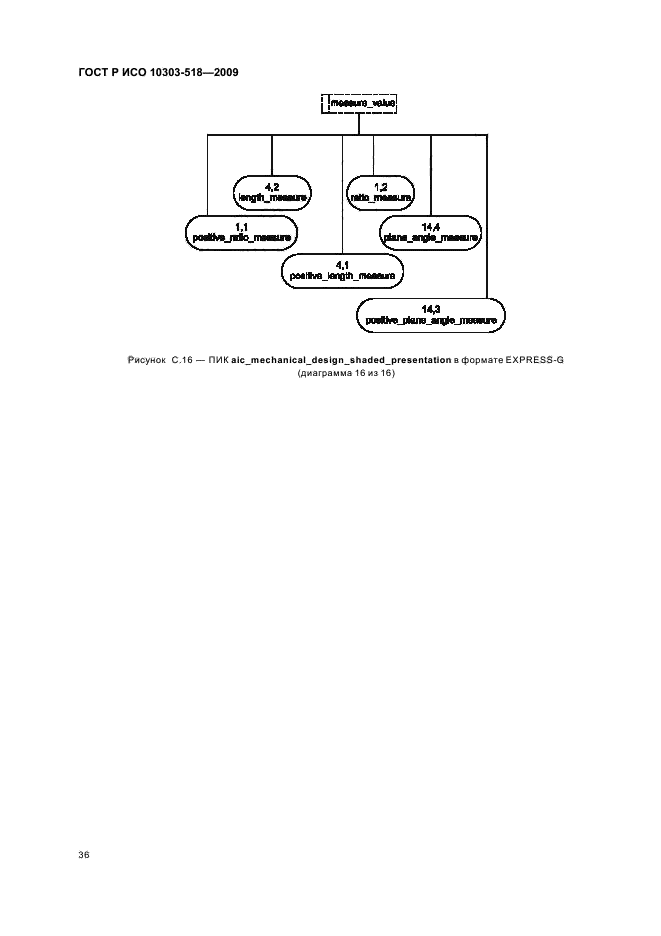

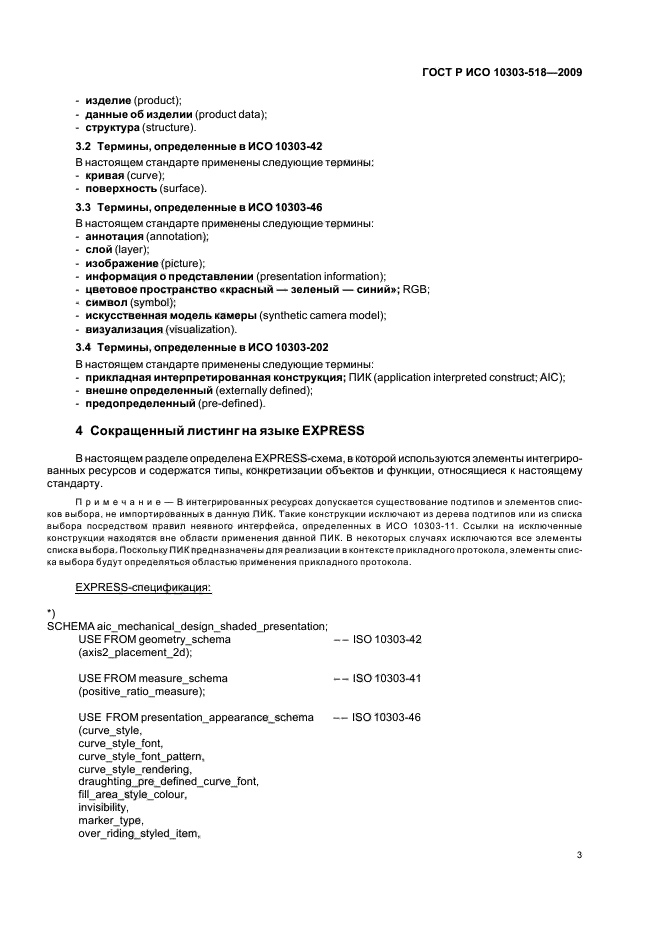

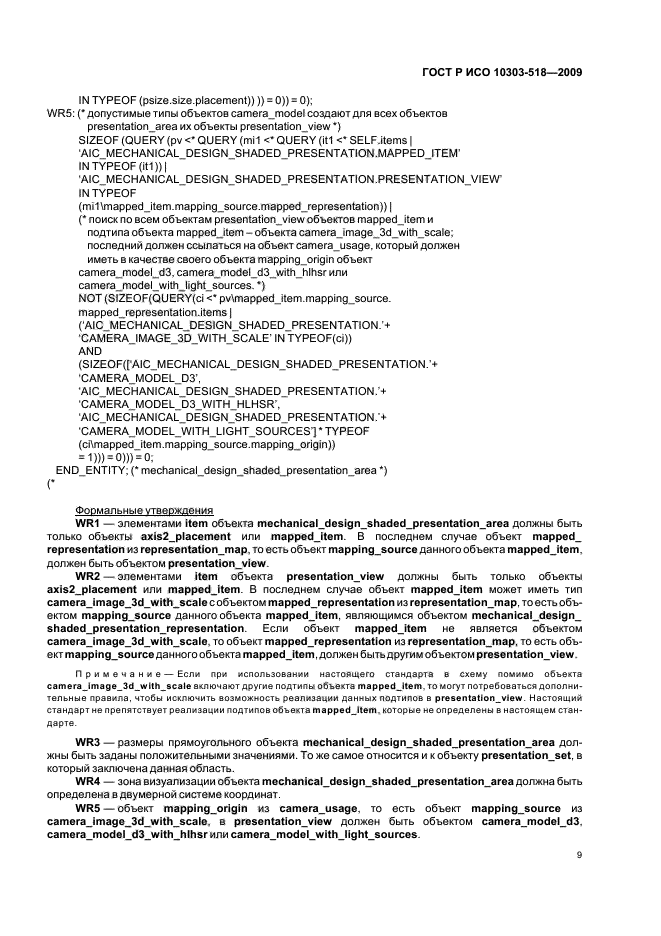

Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к описанию визуального представления формы с затенениями. Основные атрибуты представления, например цвет, могут быть связаны с точками, кривыми, поверхностями и топологическими конструкциями. Расширенные свойства визуализации, например, отражательная способность и прозрачность поверхности, могут быть применены к кривым и поверхностям. Описание аннотаций не приводится.
Требования настоящего стандарта распространяются на:
- визуальное представление форм механических конструкций;

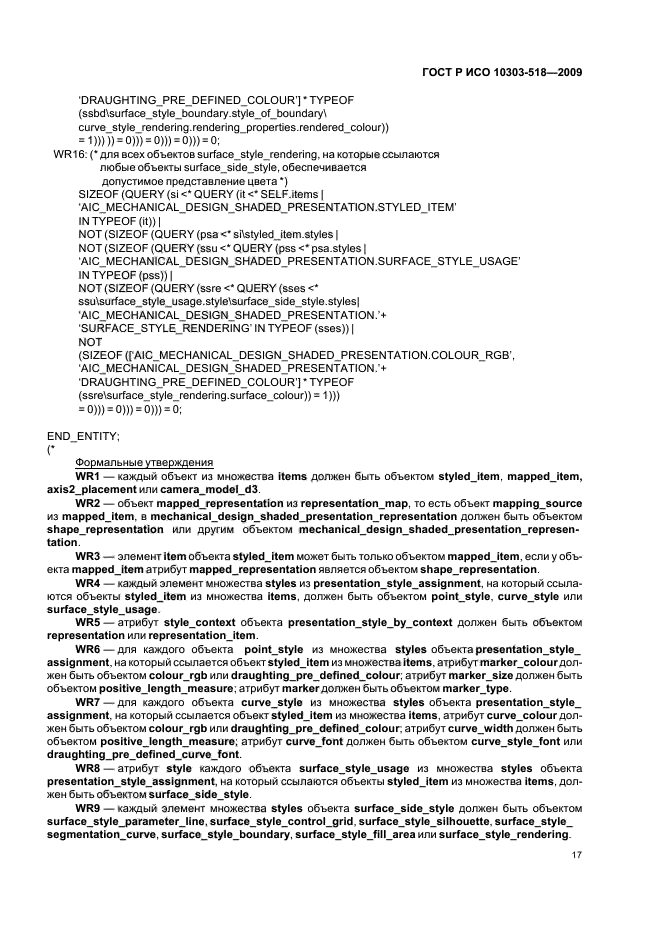

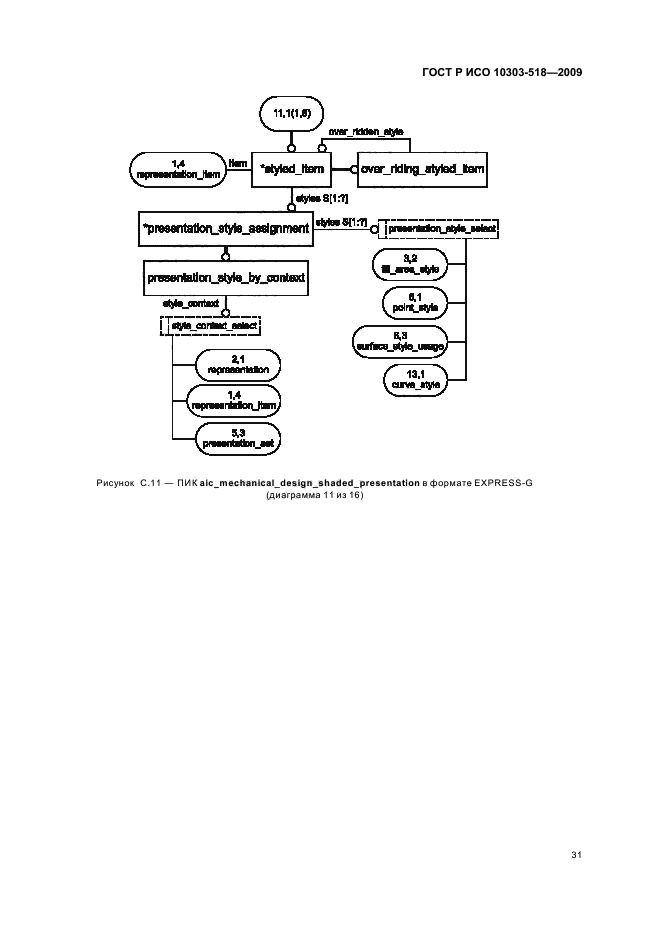

- присвоение атрибутов визуального представления геометрическим и топологическим элементам;
- алгоритмы проецирования трехмерных форм на плоскости;

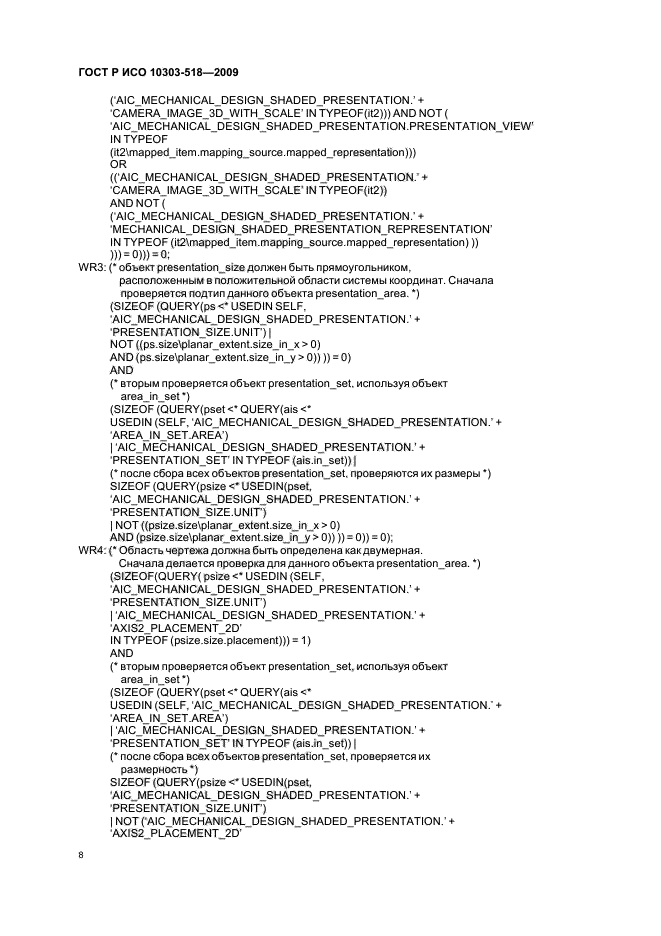

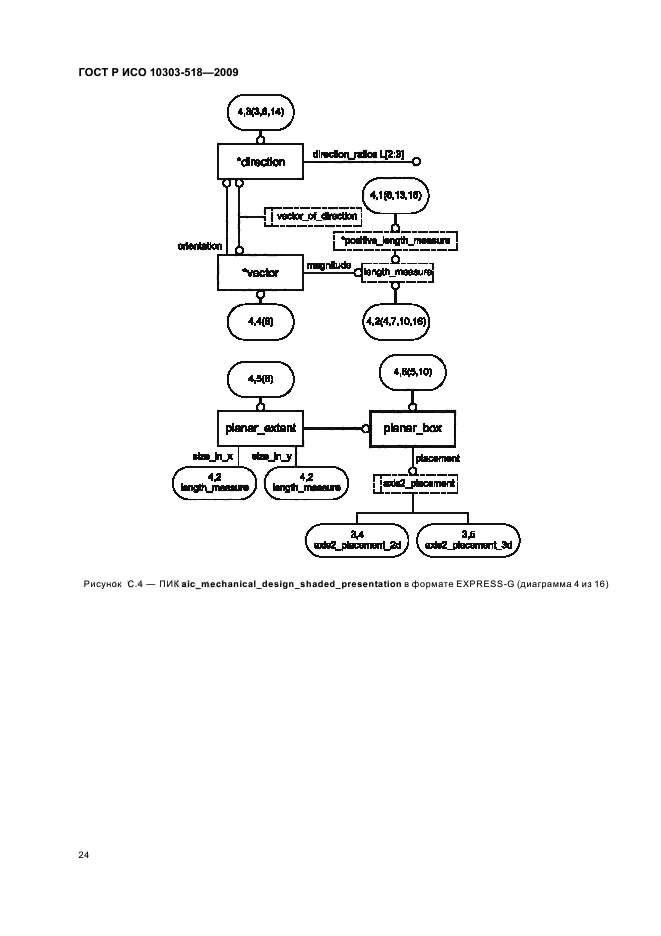

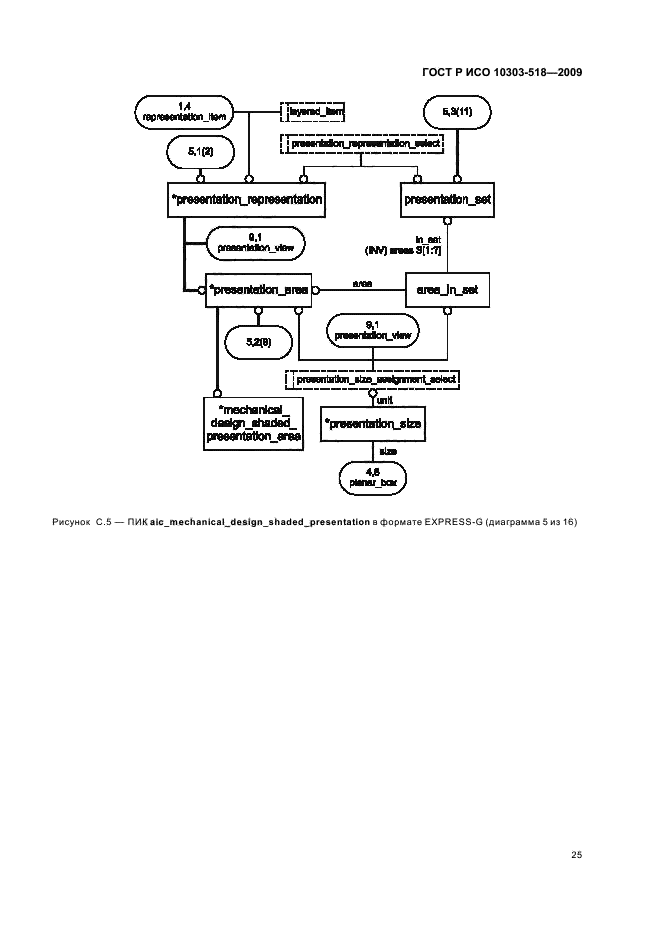

- размещение проекций формы в окне;
- несколько видов в пределах одного окна;

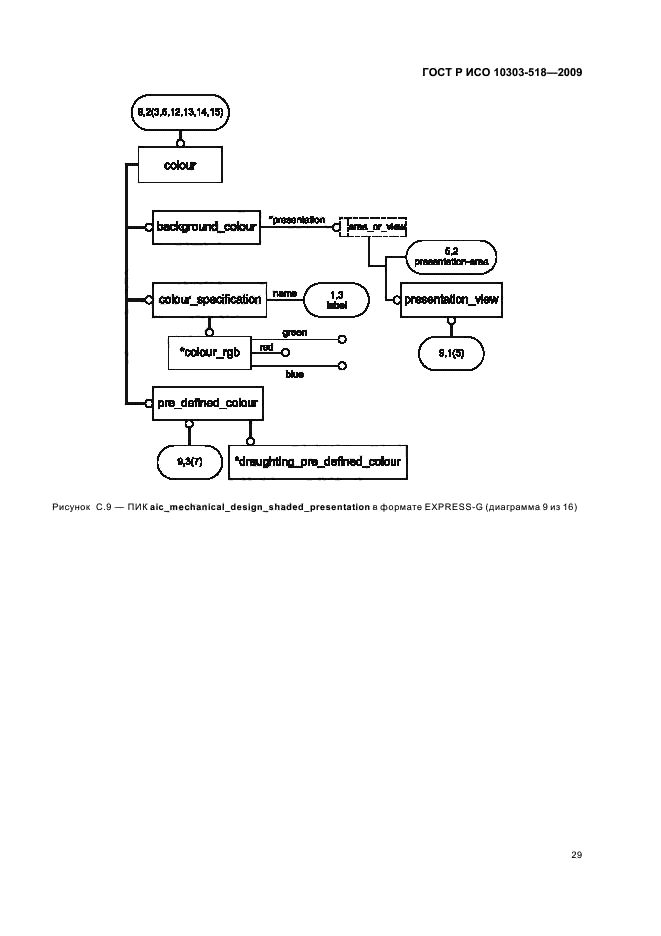

- цвет фона окна;

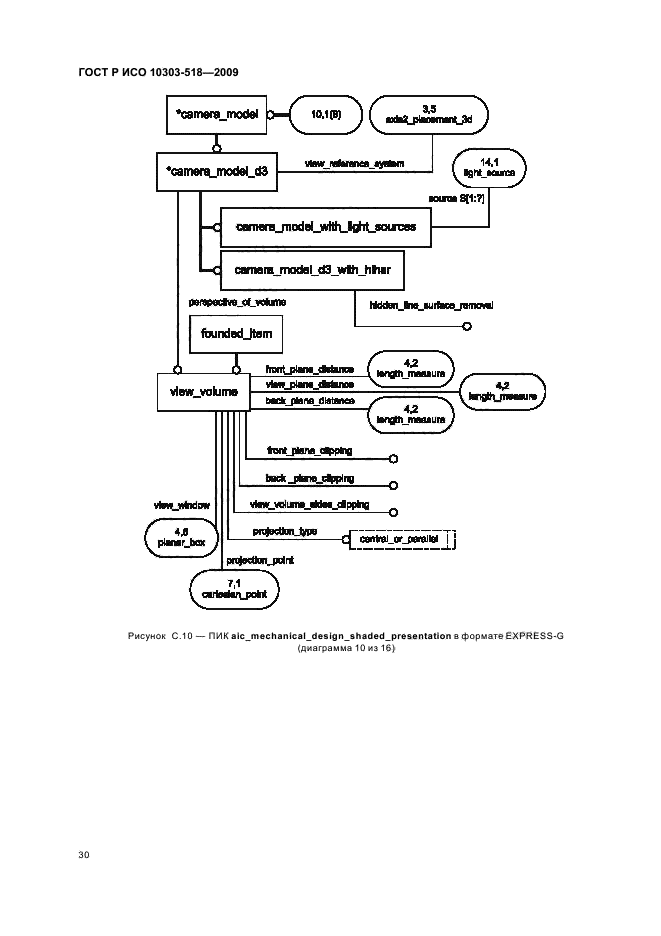

- удаление невидимых линий и поверхностей;

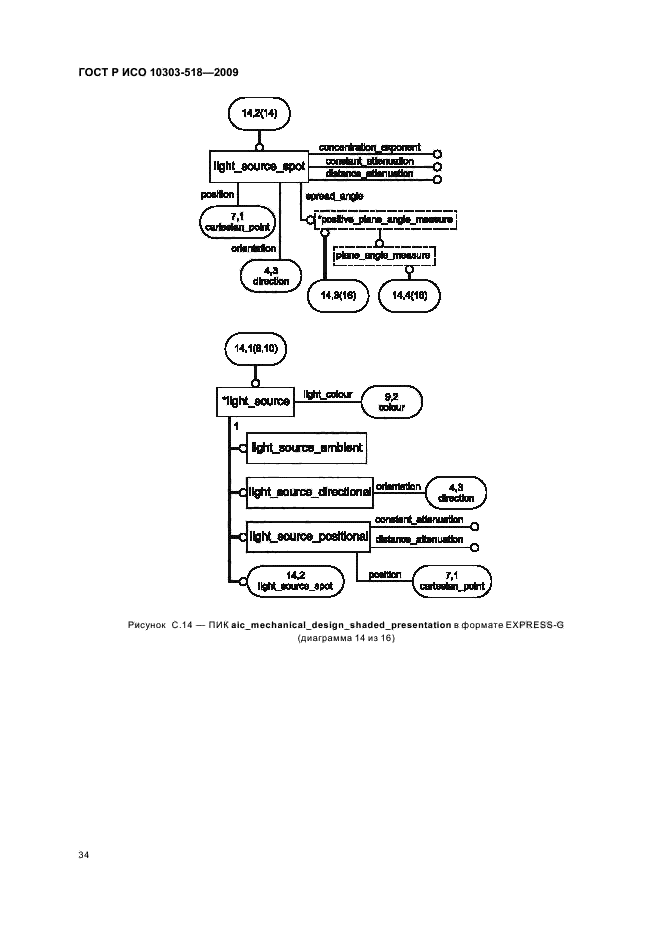

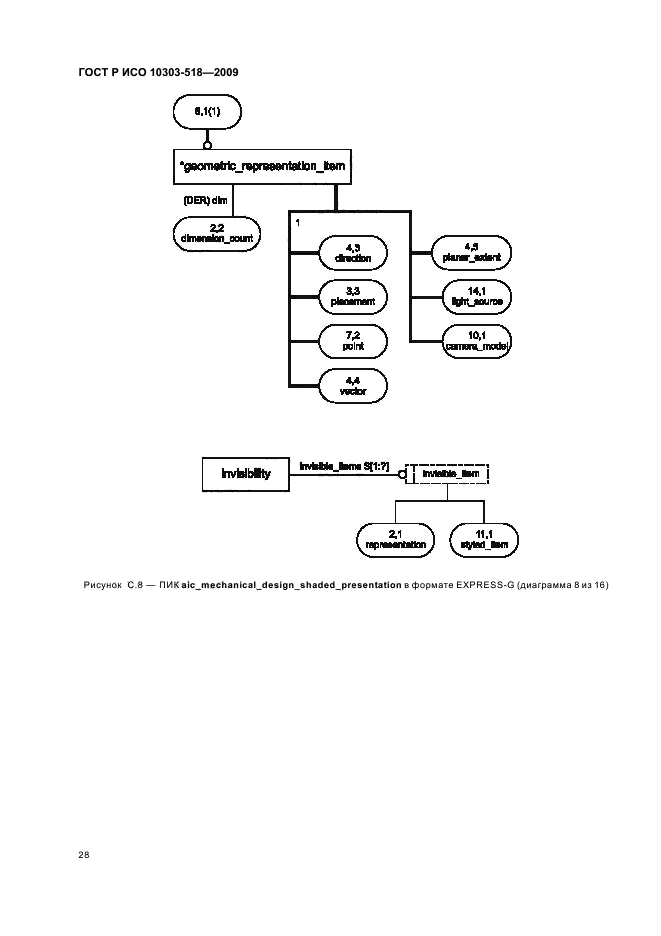

- источники света;

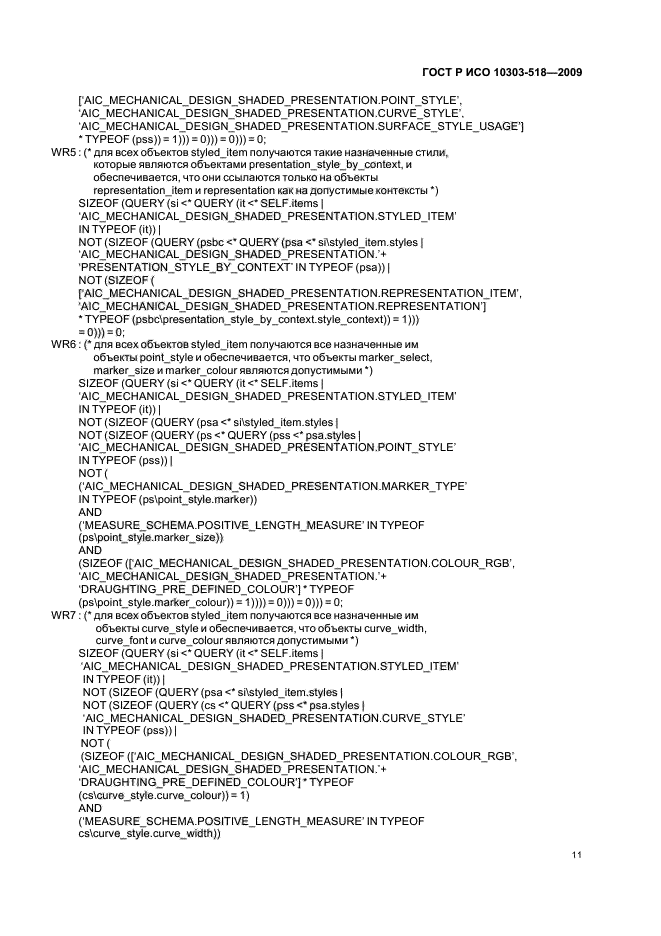

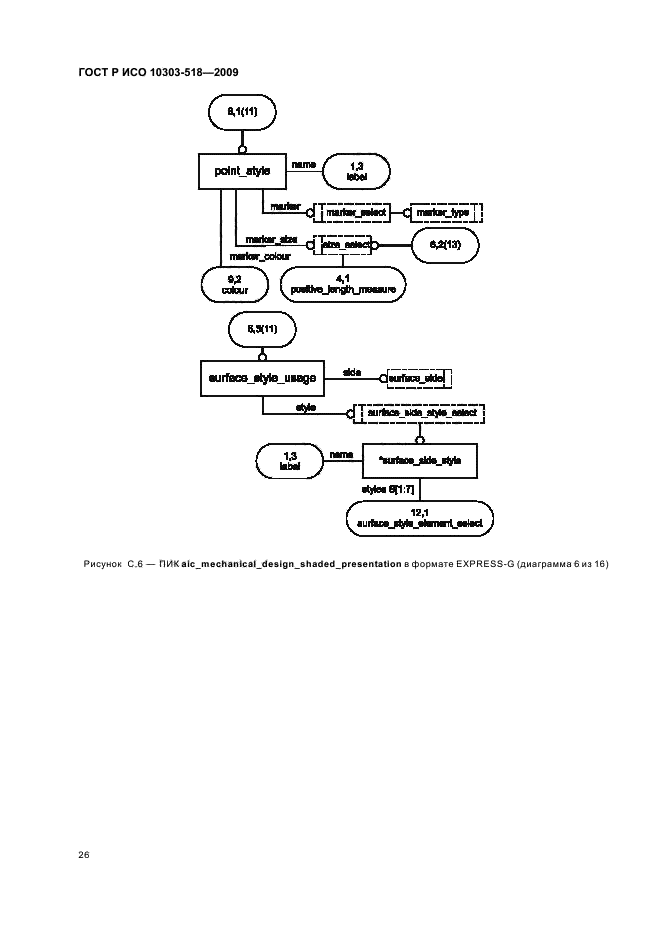

- цвет точек, кривых и поверхностей;
- шрифт точек;

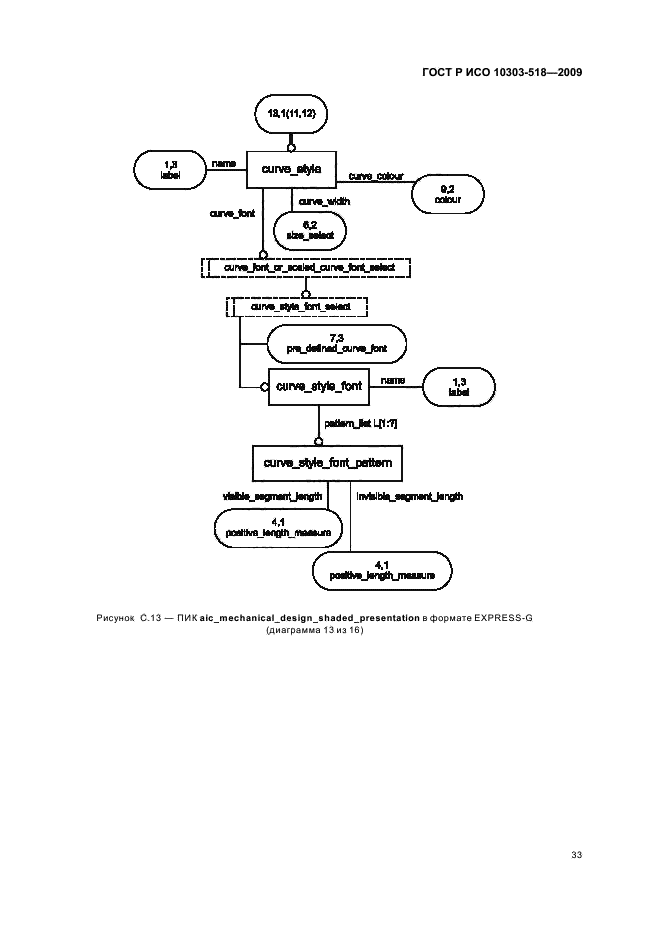

- шрифт кривых;

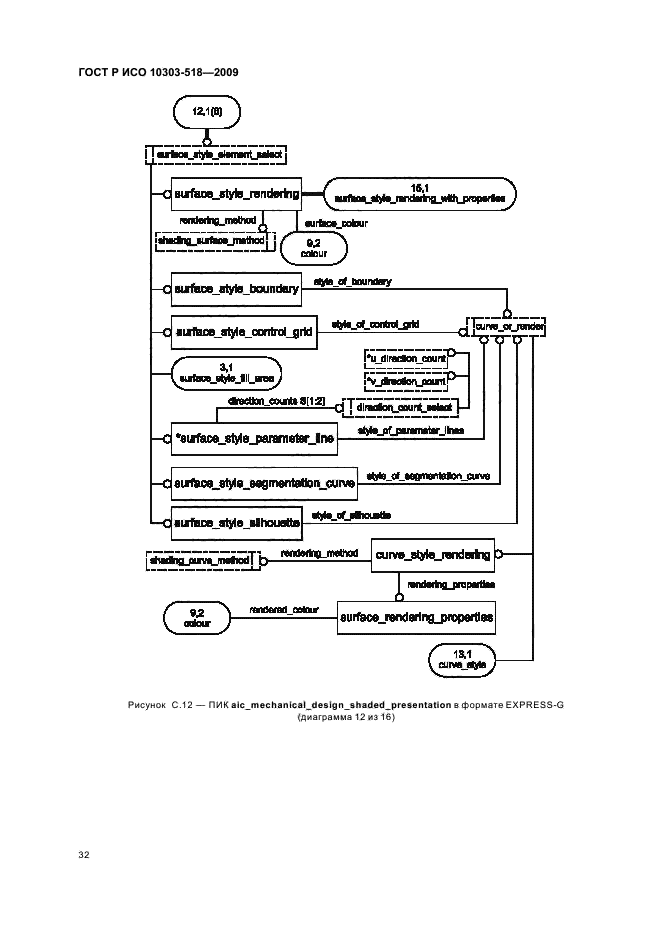

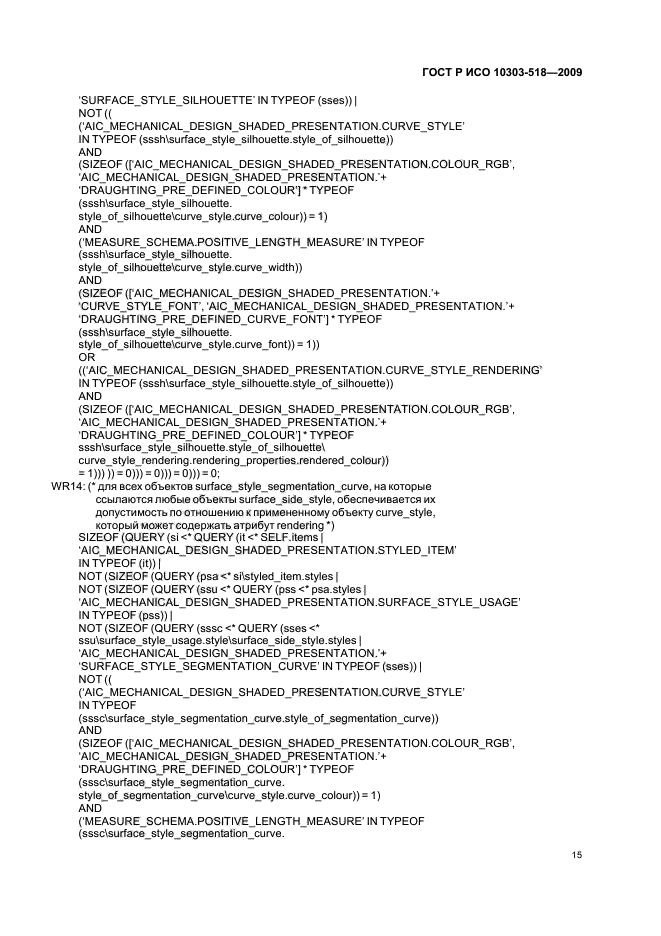

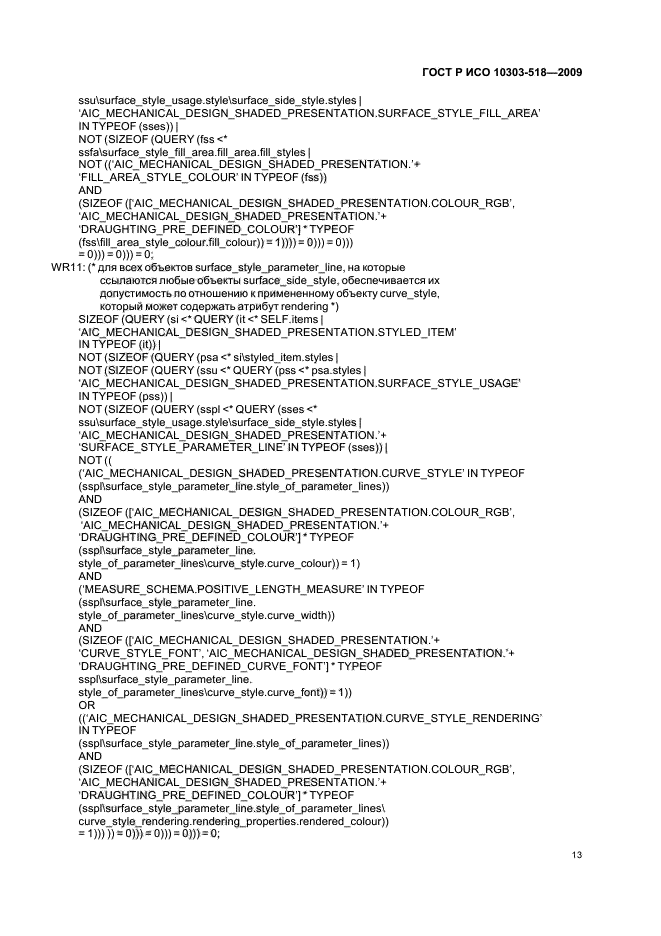

- стили кривых, зависящие от назначения кривых в определении поверхности;

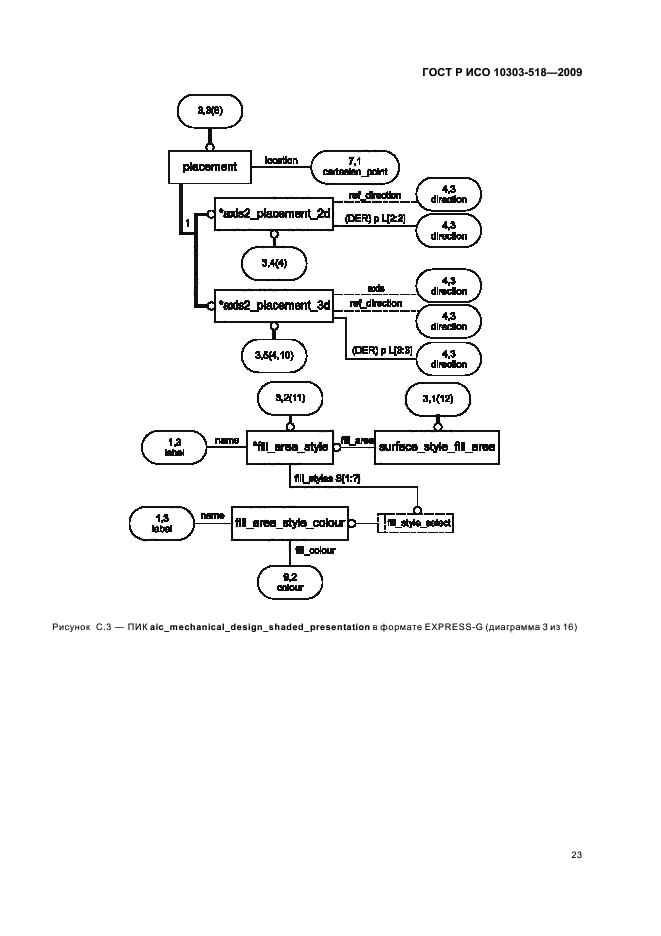

- цвет поверхностей с затенением и без затенения;

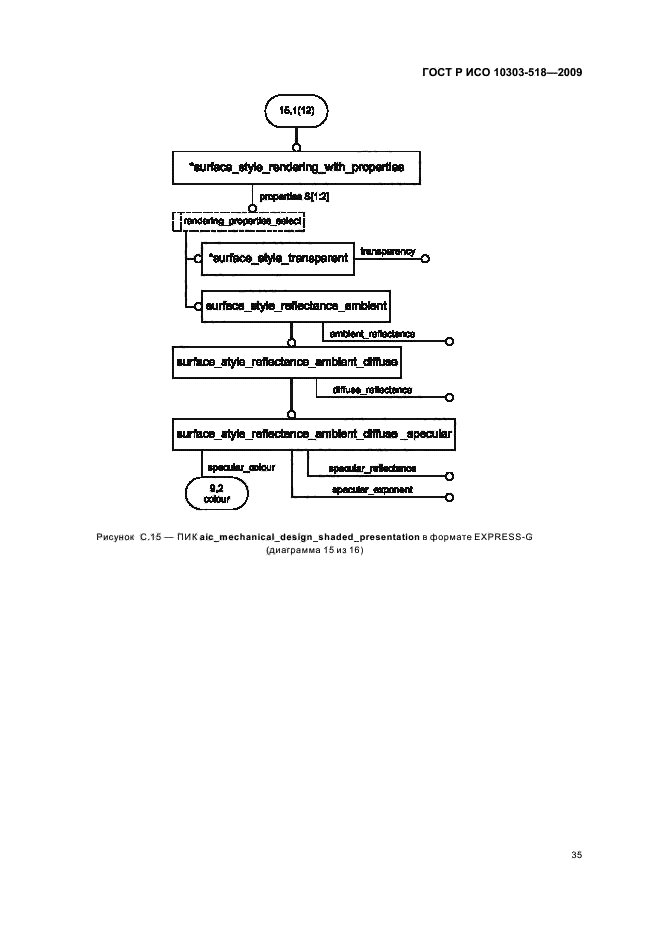

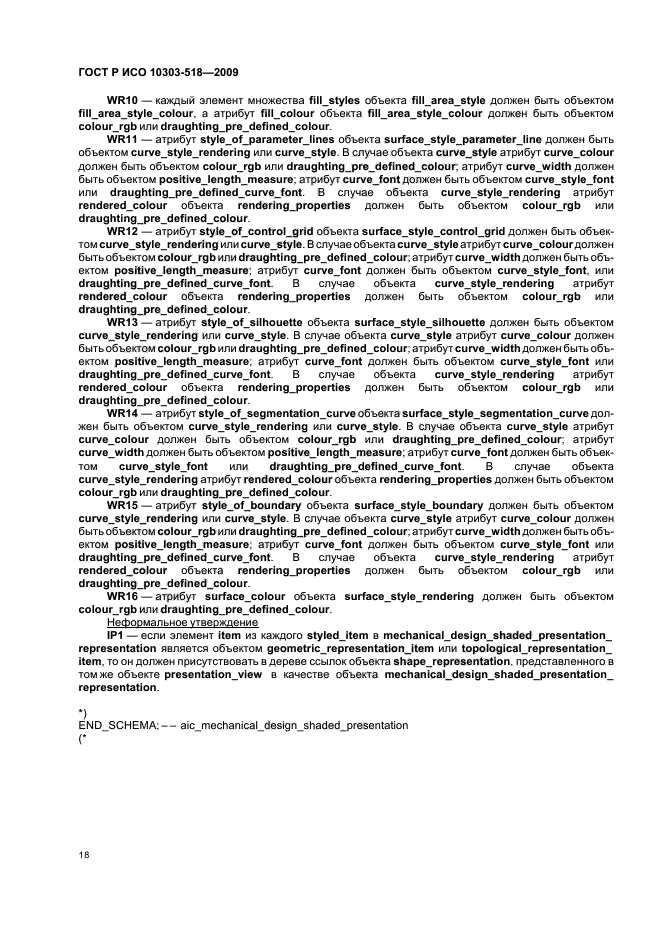

- характеристики поверхности, например, прозрачность и отражательная способность;

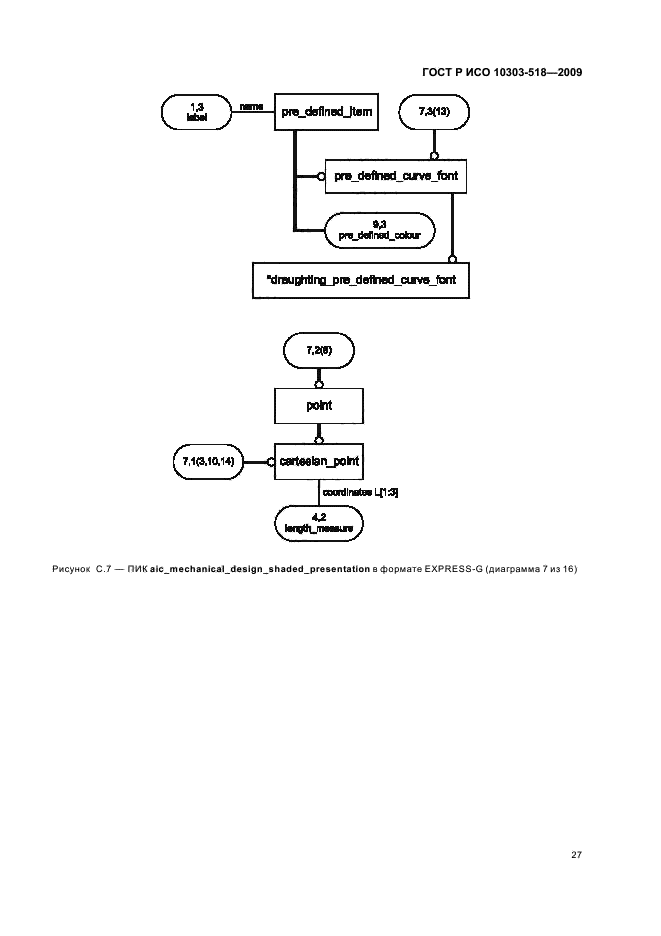

- предопределенные цвета;
- предопределенные стили кривых.
Требования настоящего стандарта не распространяются на:
- представление аннотаций, то есть текста и символов;
- распределение геометрических элементов по слоям;
- множественные окна;
- представление изделий
