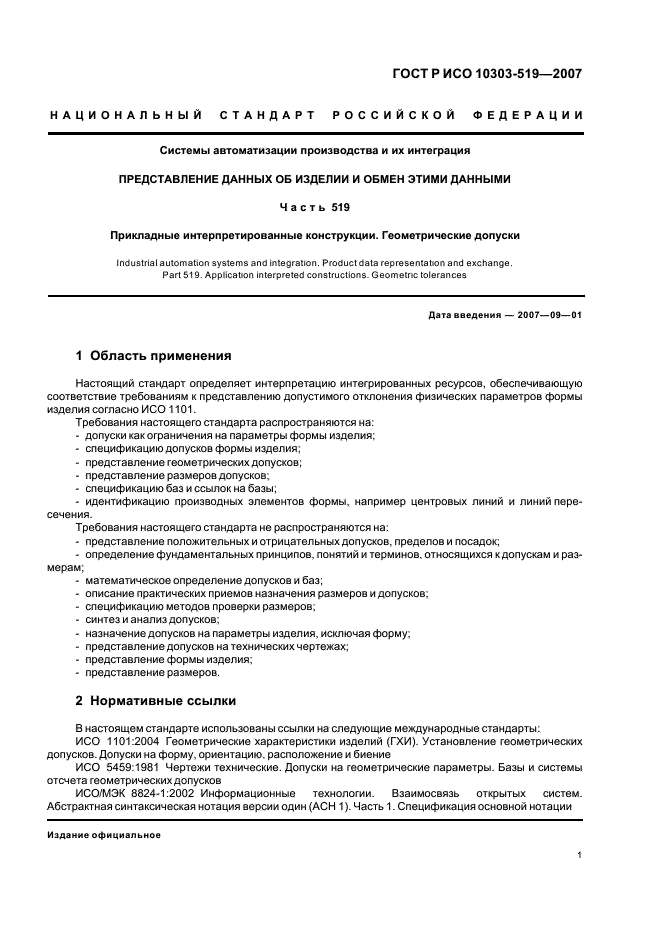

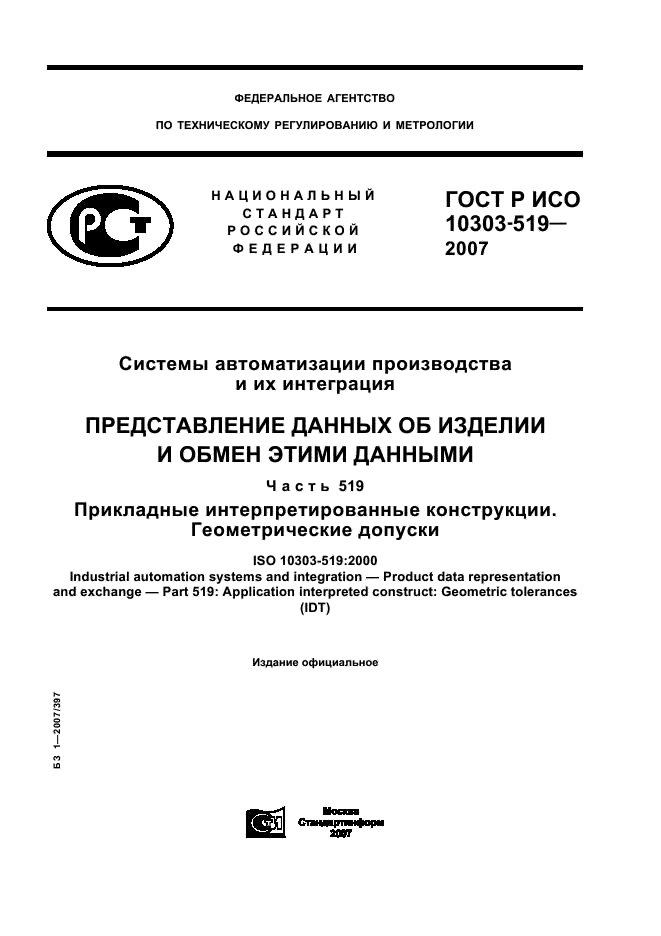

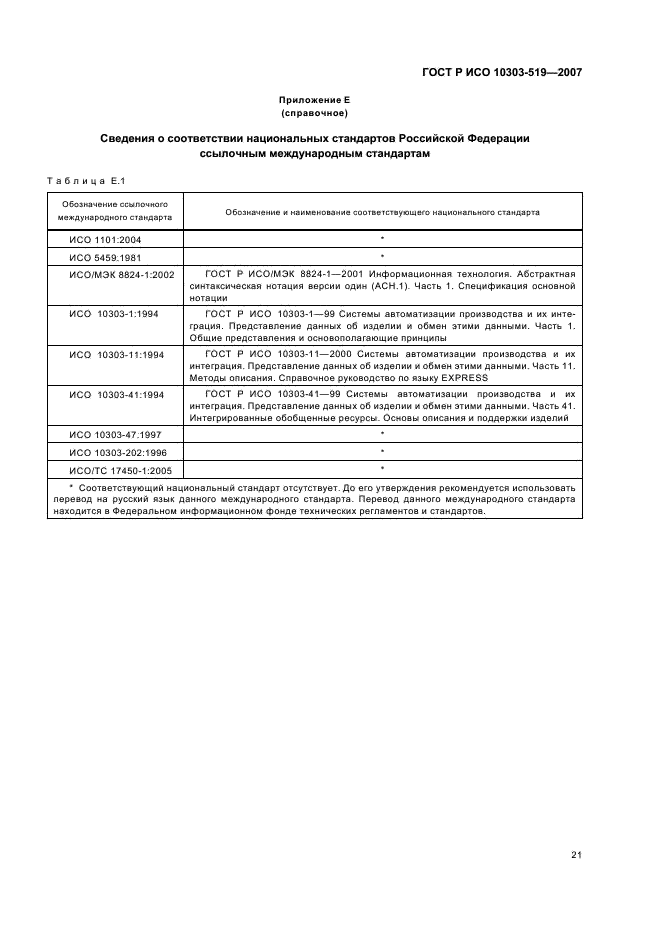

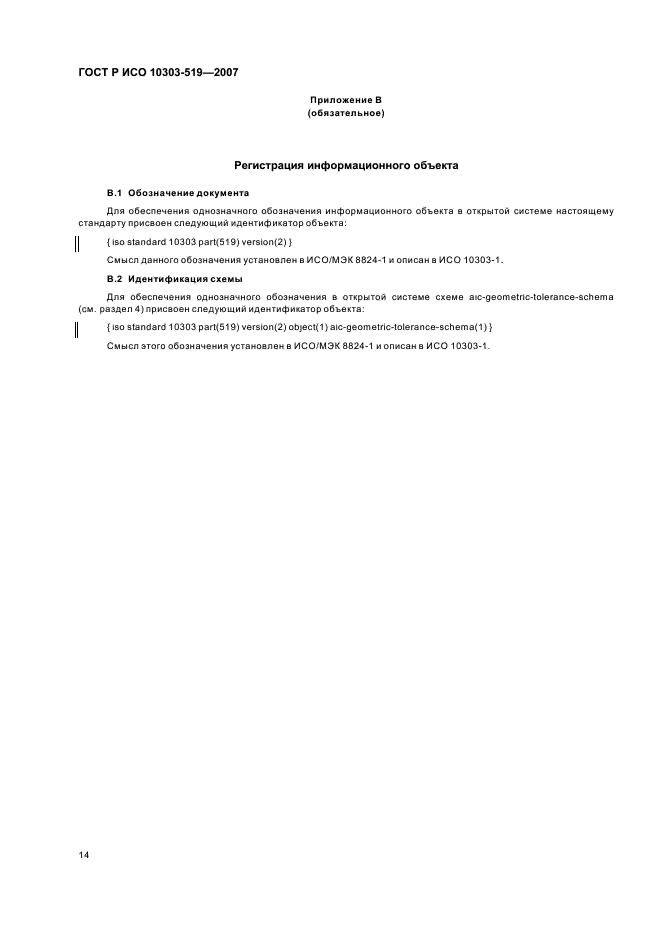

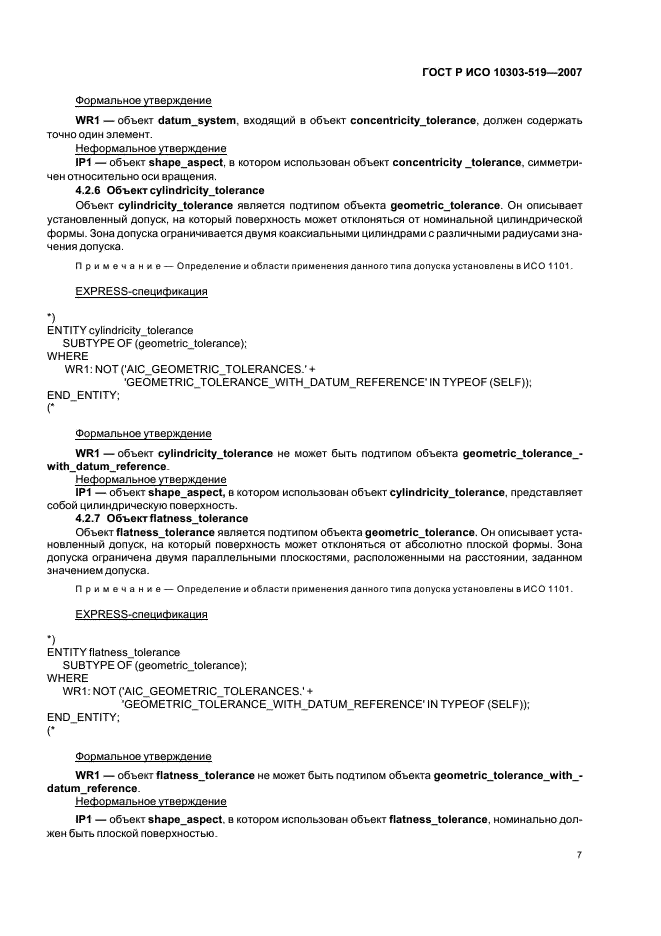

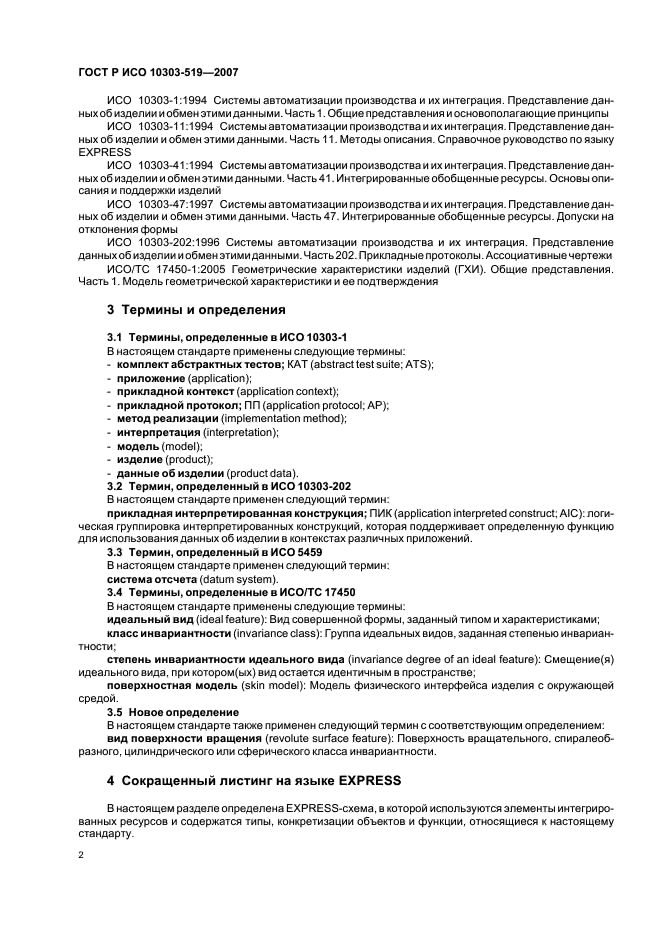

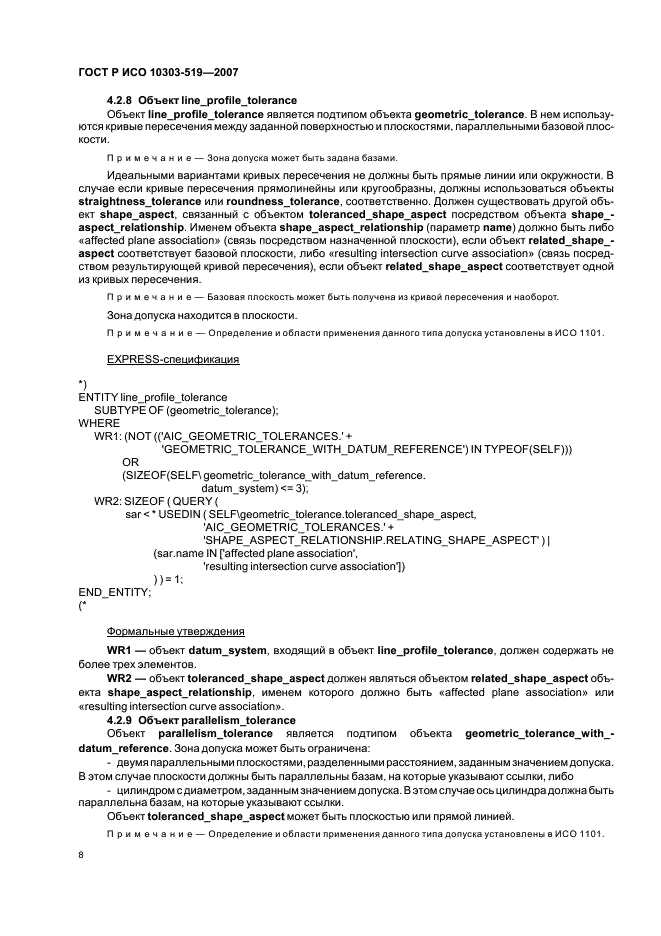

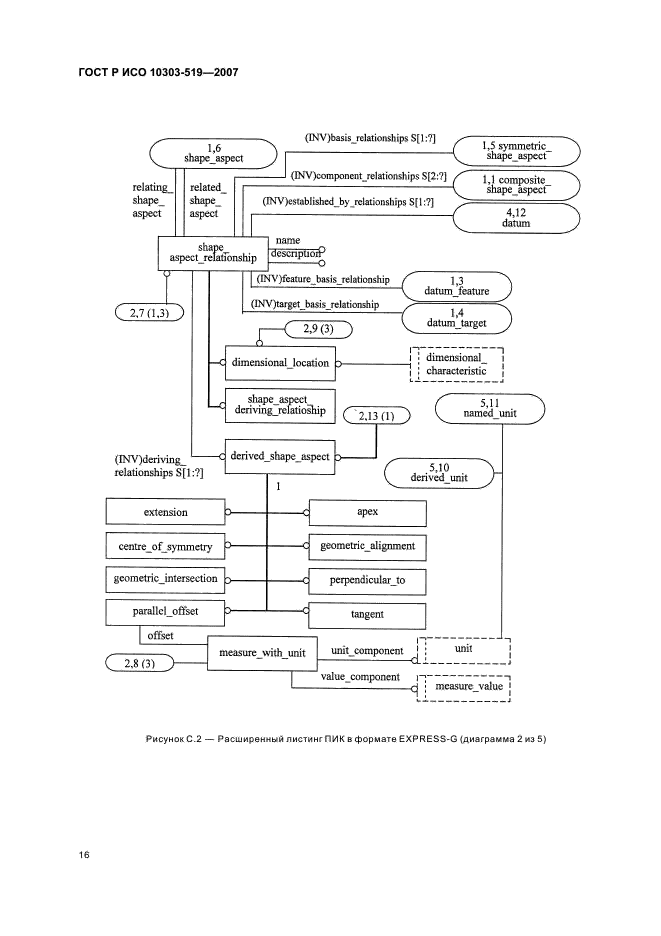

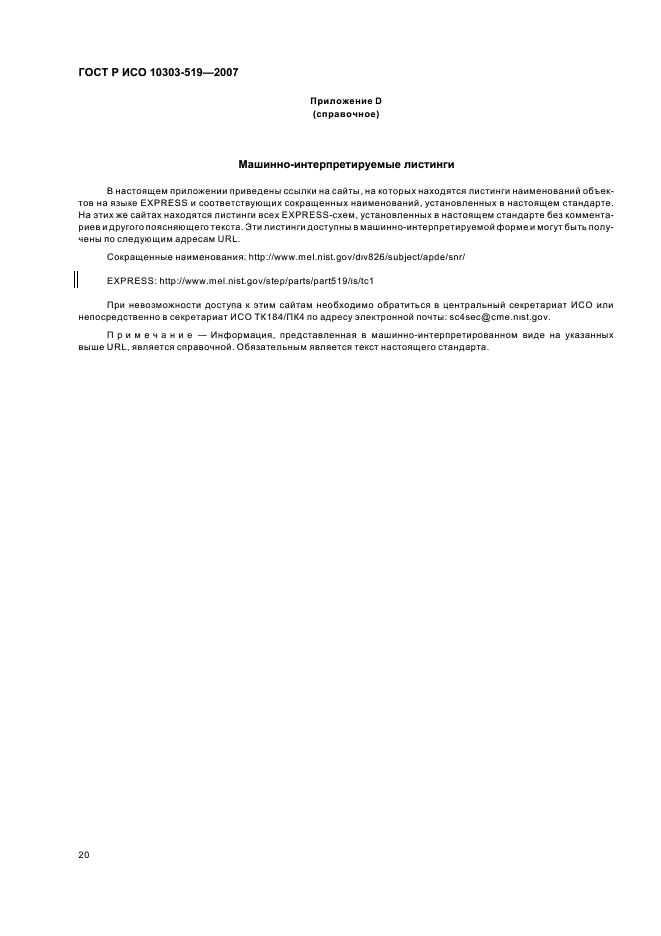

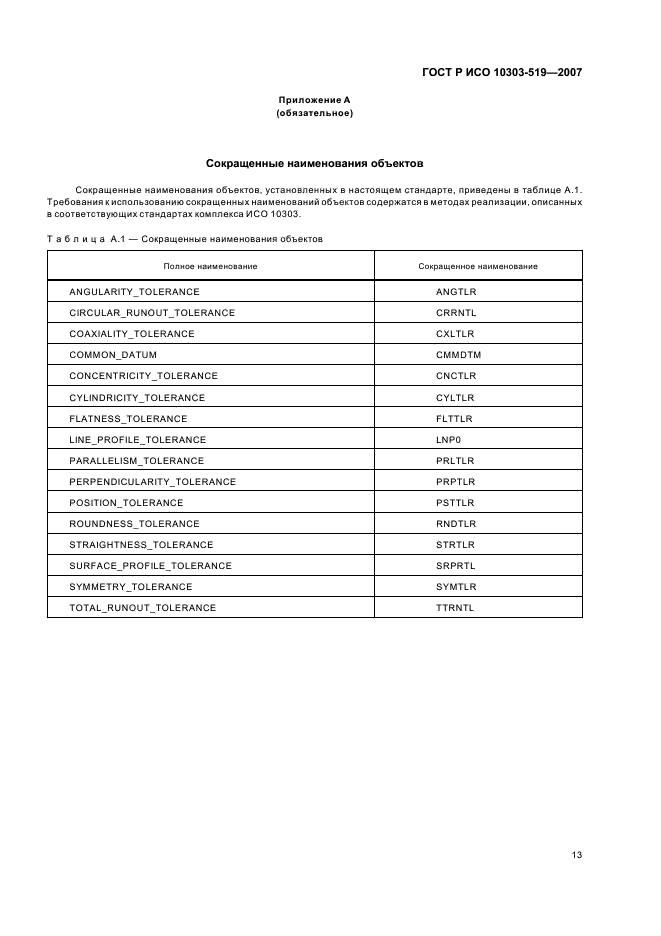

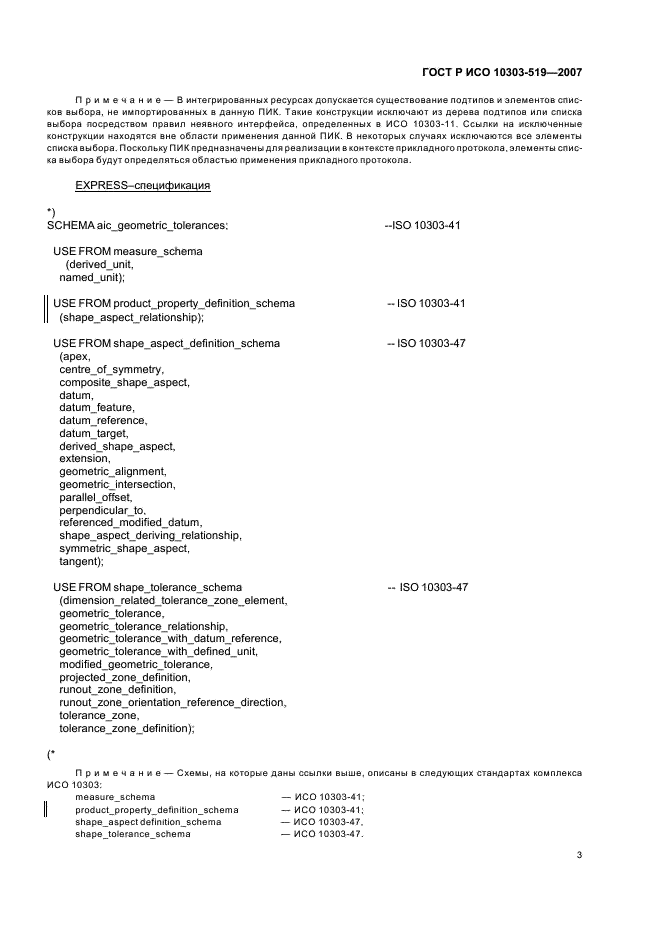

ГОСТ Р ИСО 10303-519-2007. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 519. Прикладные интерпретированные конструкции. Геометрические допуски

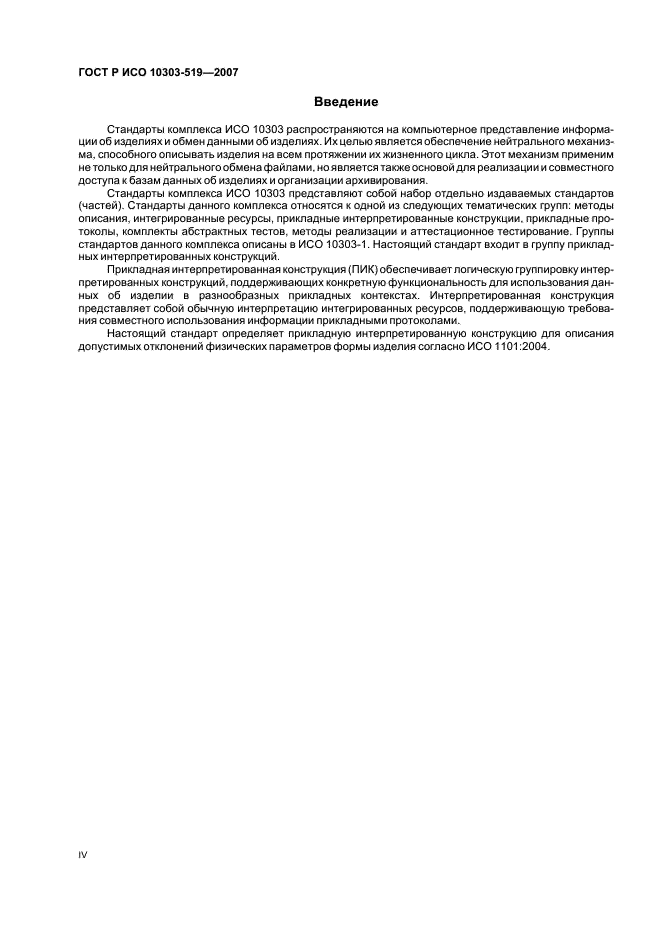

Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению допустимого отклонения физических параметров формы изделия согласно ИСО 1101.
Требования настоящего стандарта распространяются на:

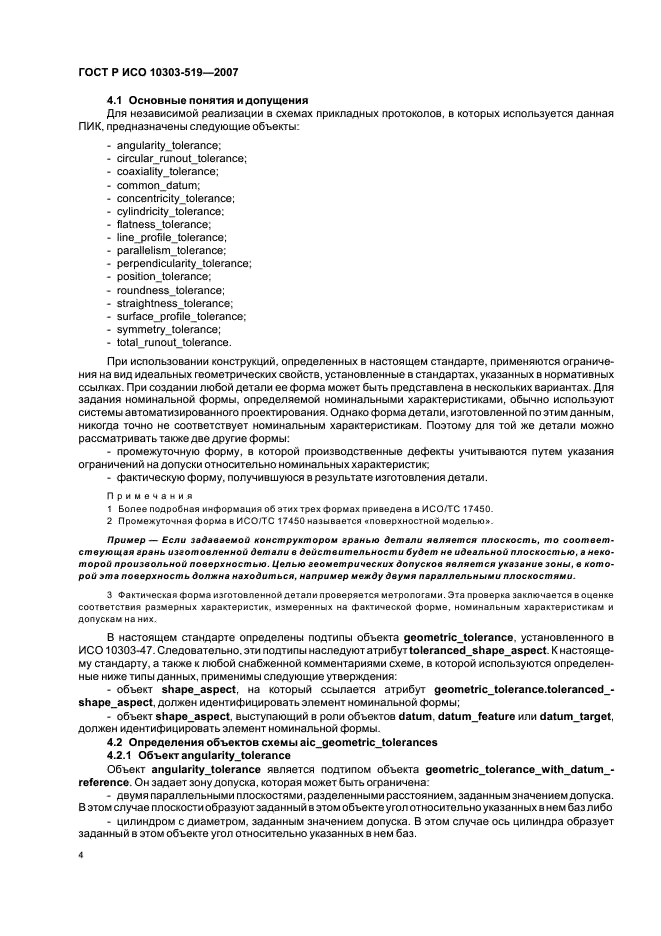

- допуски как ограничения на параметры формы изделия;
- спецификацию допусков формы изделия;

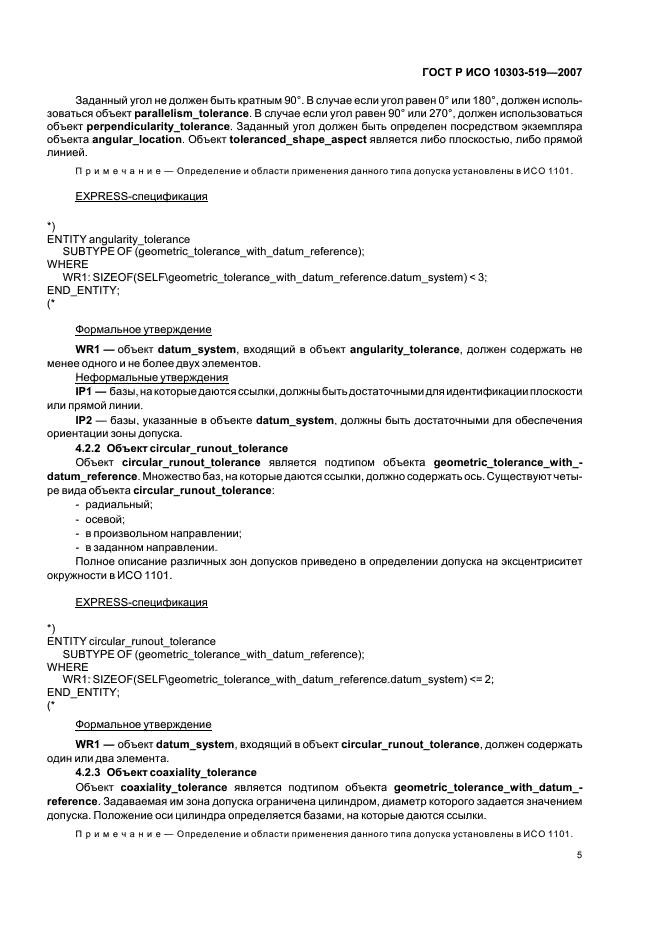

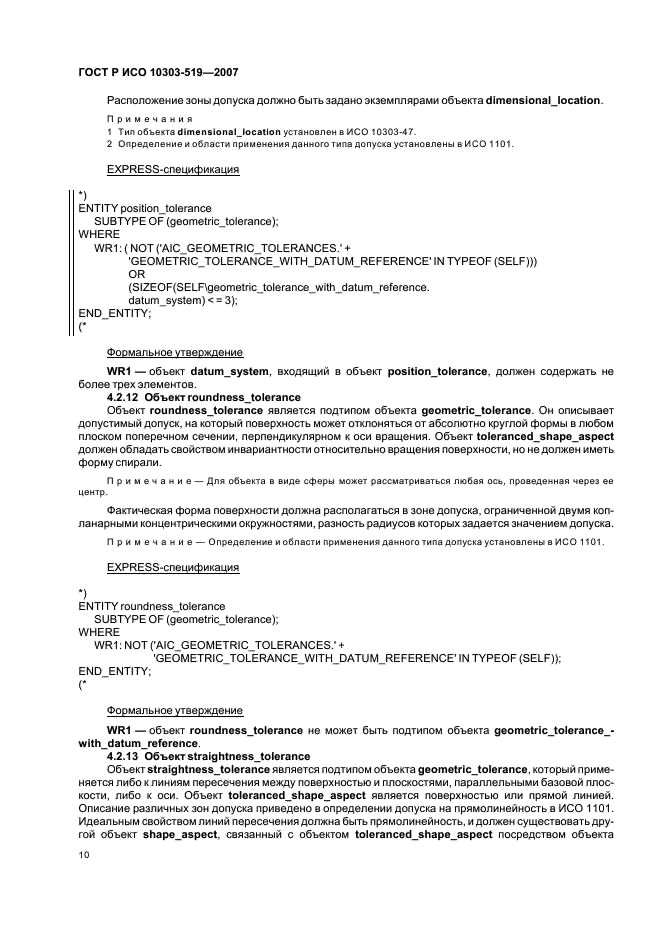

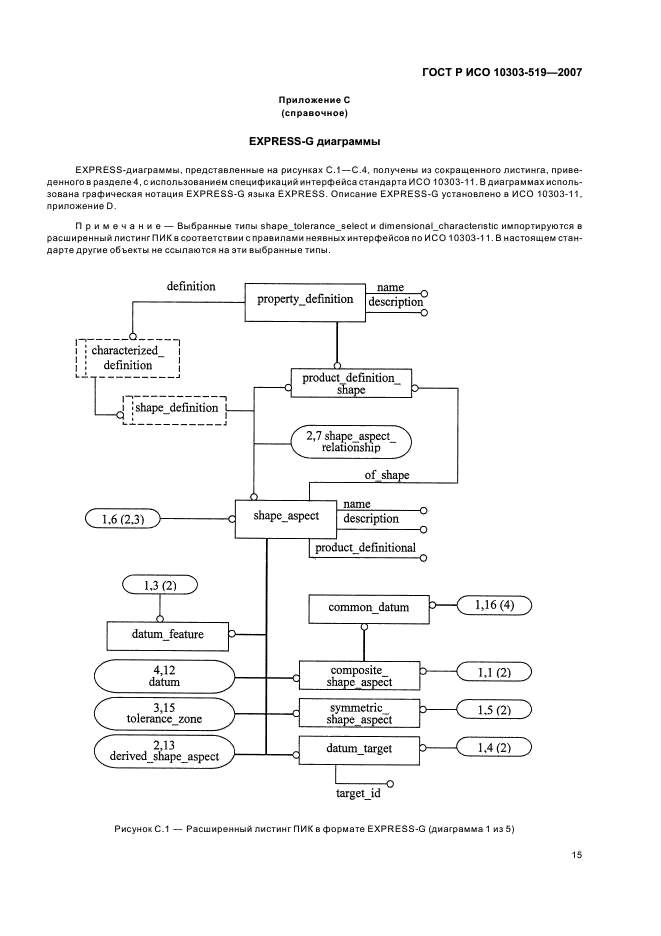

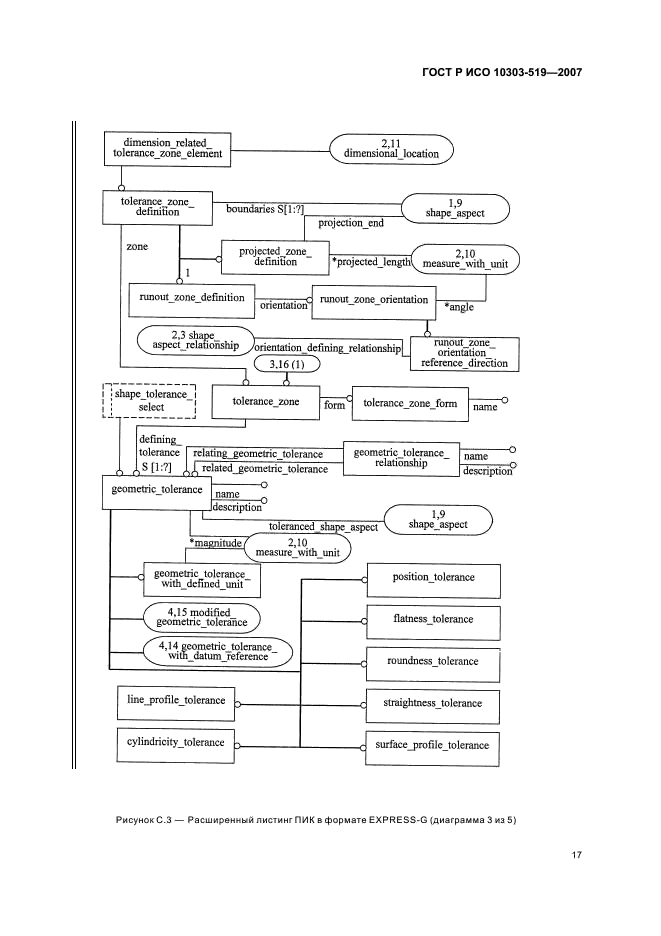

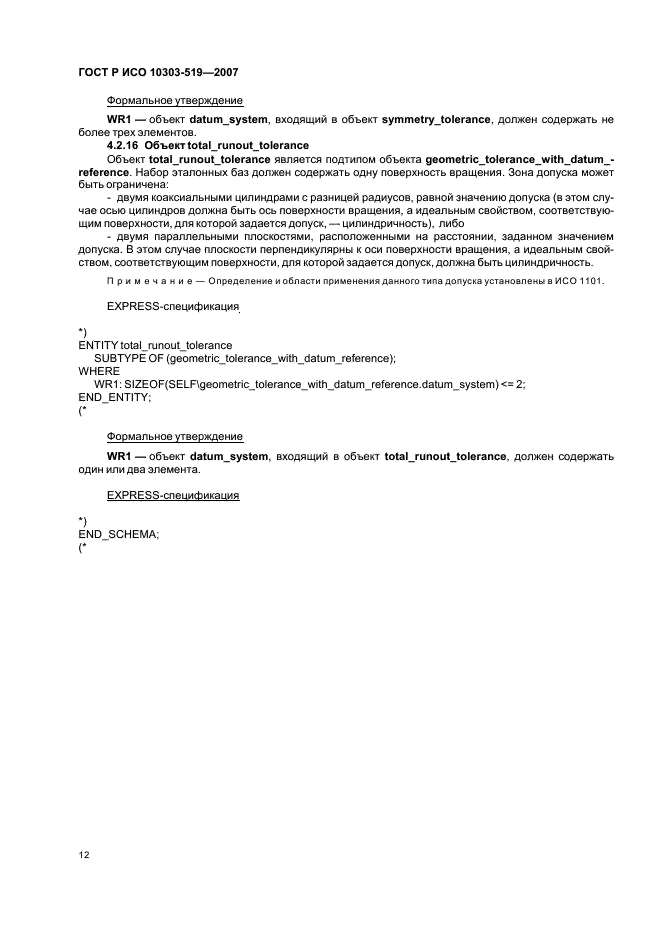

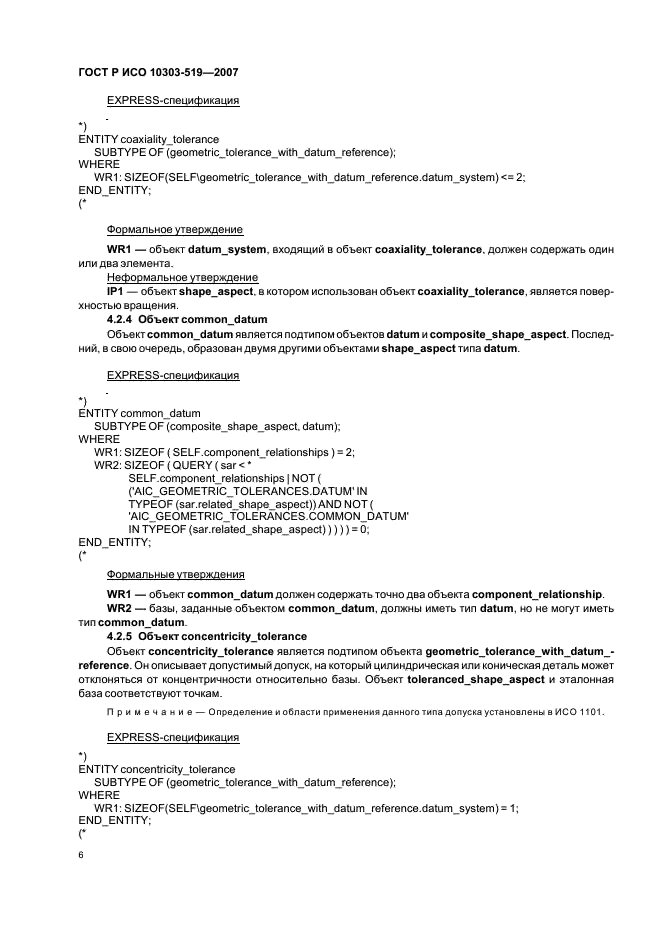

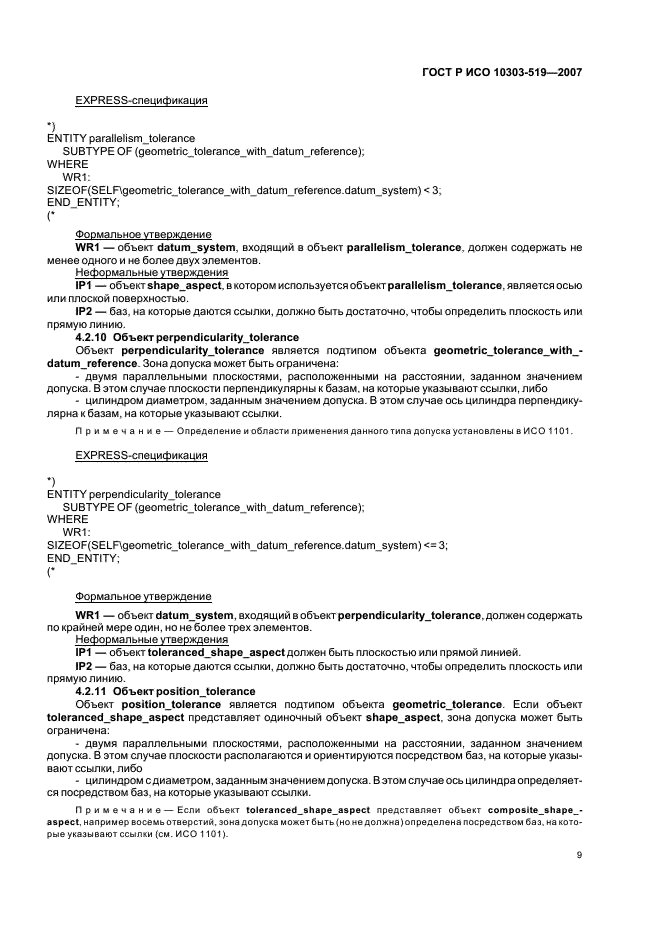

- представление геометрических допусков;

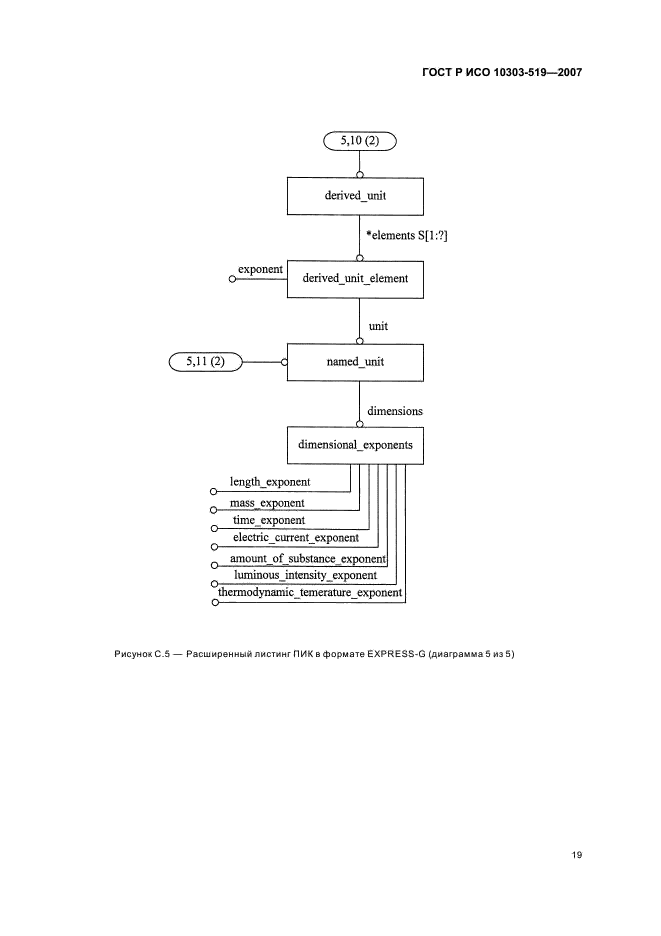

- представление размеров допусков;

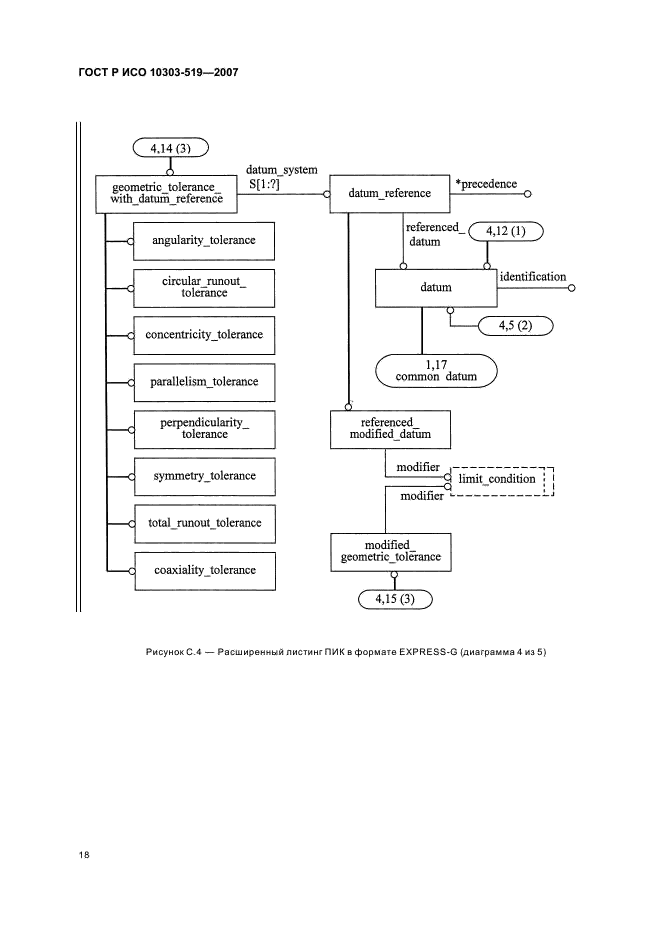

- спецификацию баз и ссылок на базы;
- идентификацию производных элементов формы, например центровых линий и линий пересечения.
Требования настоящего стандарта не распространяются на:
- представление положительных и отрицательных допусков, пределов и посадок;
- определение фундаментальных принципов, понятий и терминов, относящихся к допускам и размерам;
- математическое определение допусков и баз;
- описание практических приемов назначения размеров и допусков;
- спецификацию методов проверки размеров;
- синтез и анализ допусков;
- назначение допусков на параметры изделия, исключая форму;
- представление допусков на технических чертежах;
- представление формы изделия;
- представление размеров
