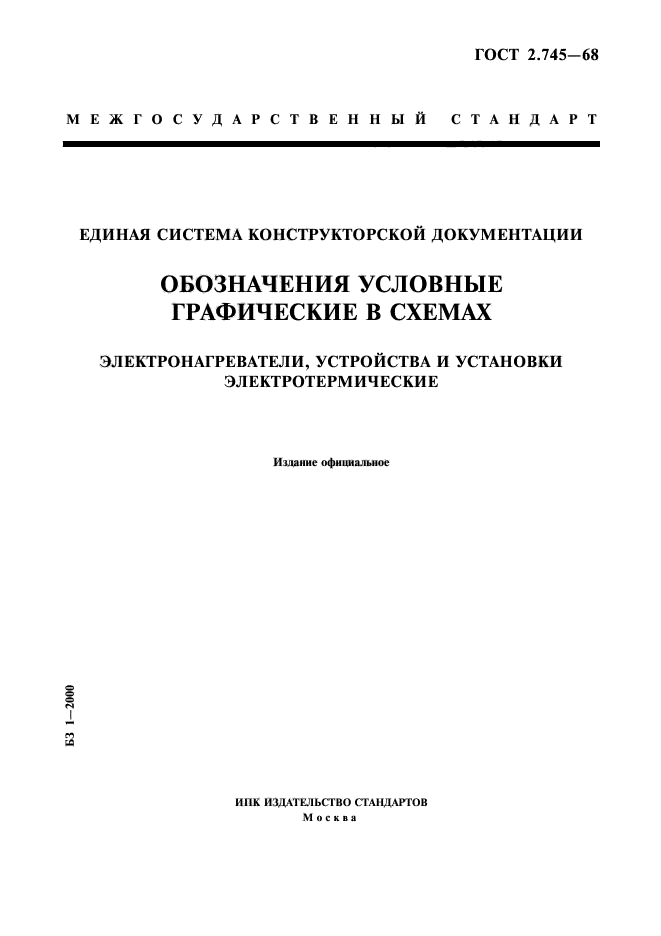

ГОСТ 2.745-68. Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические

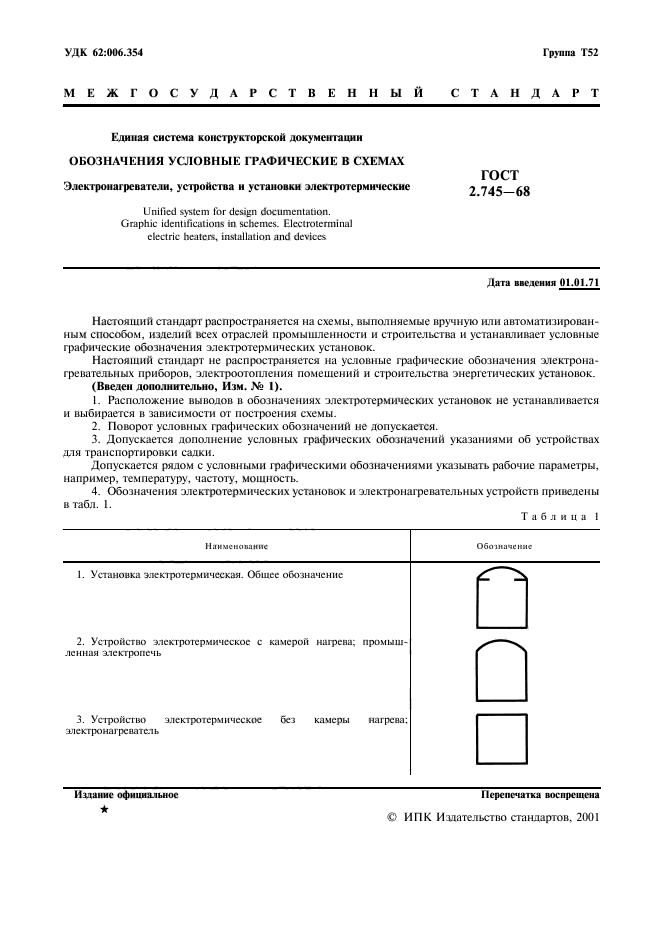

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения электротермических установок.
Настоящий стандарт не распространяется на условные графические обозначения электронагревательных приборов, электроотопления помещений и строительства энергетических установок

Название на англ.:	Unified system for design documentation. Graphic identifications in schemes. Electroterminal elecktric heaters, installation and devices
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	8
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	01.01.2001
Дата введения в действие:	01.01.1971
Дата последнего изменения:	22.05.2013
Переиздание:	переиздание с изм. 1
Взамен в части:	ГОСТ 7624-62 в части разд. 20, п. 20.12
