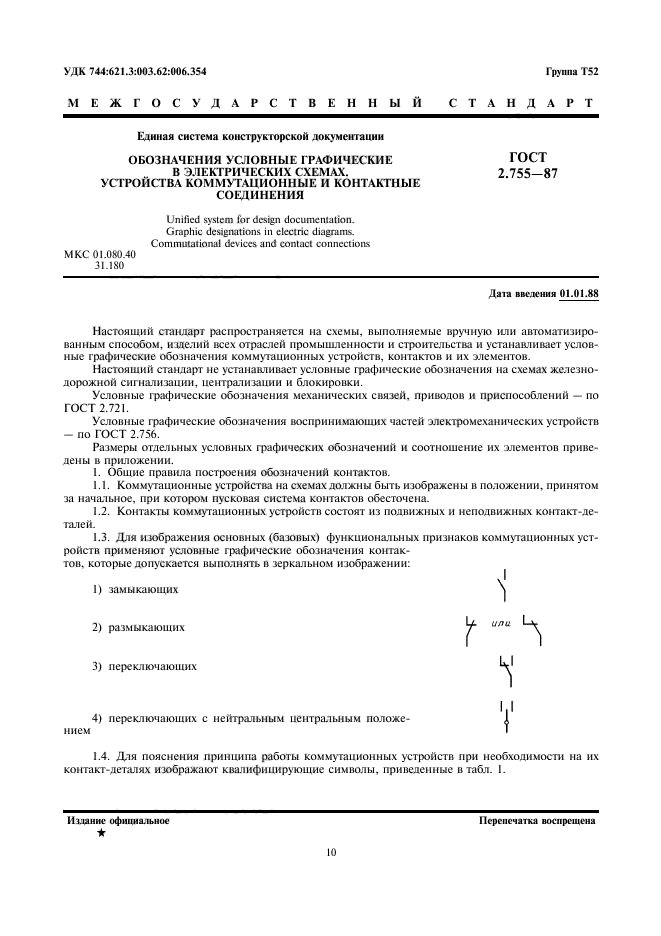

ГОСТ 2.755-87. Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и cтроительства, и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.
Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки

Название на англ.:	Unified system for design documentation. Graphic designations in electric diagrams. Commutational devices and contact connections
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	11
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	01.11.2004
Дата введения в действие:	01.01.1988
Дата последнего изменения:	22.05.2013
Переиздание:	переиздание
Взамен:	ГОСТ 2.755-74
Взамен в части:	ГОСТ 2.738-68, кроме п. 7 табл. 1
