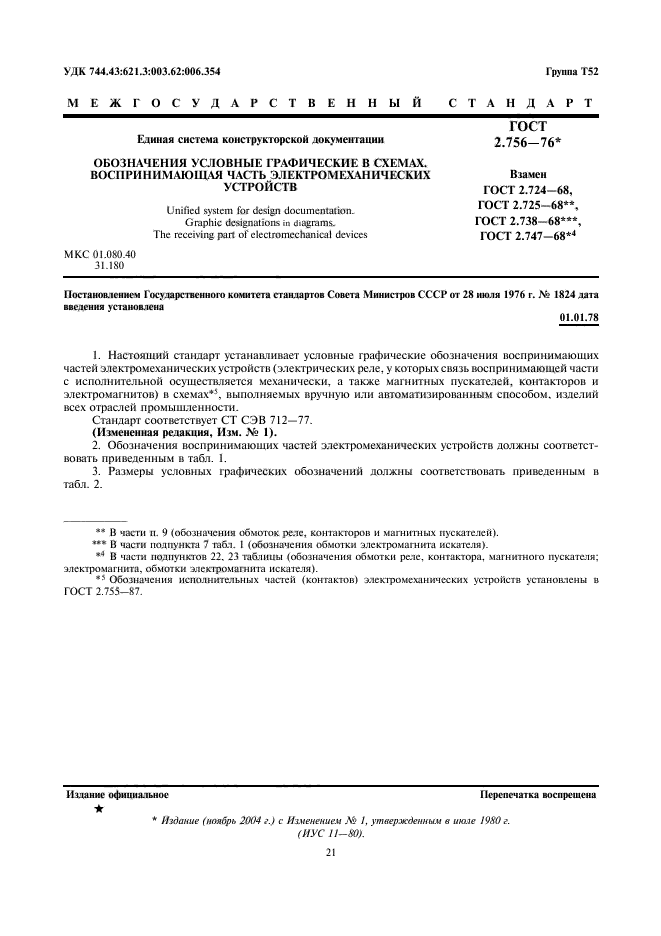

ГОСТ 2.756-76. Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств

Настоящий стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контактов и электромагнитов) в схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности

Название на англ.:	Unified system for design documentation. Graphic designations in diagrams. The receiving part of electromechanical devices
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	5
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	01.11.2004
Дата введения в действие:	01.01.1978
Дата последнего изменения:	22.05.2013
Переиздание:	переиздание с изм. 1
Взамен:	ГОСТ 2.724-68
Взамен в части:	ГОСТ 2.725-68 в части п. 9 (обозначения обмоток реле, контакторов и магнитных пускателей)
