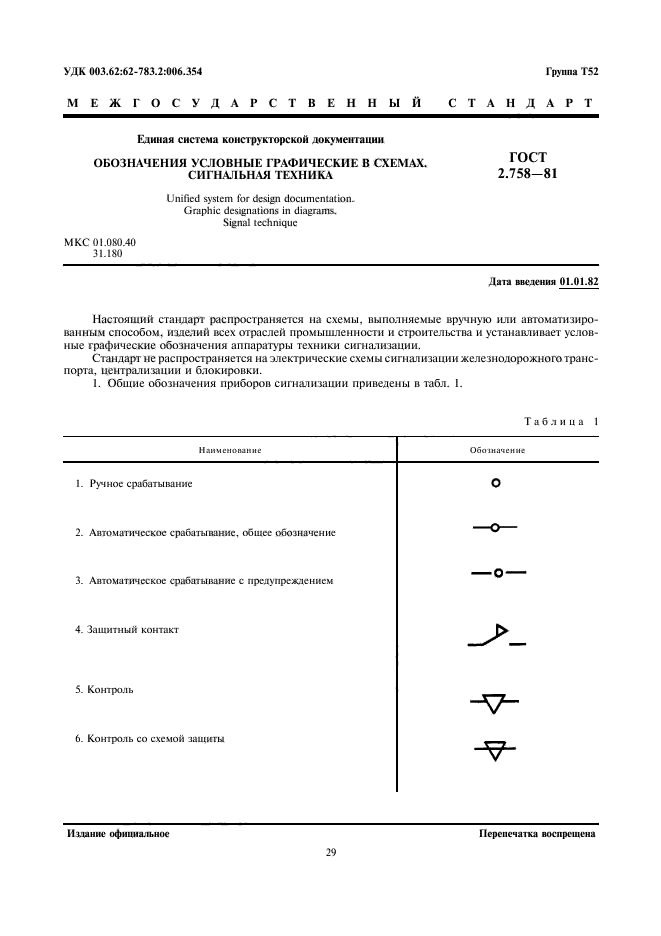

ГОСТ 2.758-81. Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения аппаратуры техники сигнализации.
Стандарт не распространяется на электрические схемы сигнализации железнодорожного транспорта, централизации и блокировки

Название на англ.:	Unified system for design documentation. Graphic designations in diagrams. Signal technique
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	6
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	01.11.2004
Дата введения в действие:	01.01.1982
Дата последнего изменения:	22.05.2013
Переиздание:	переиздание с изм. 1
