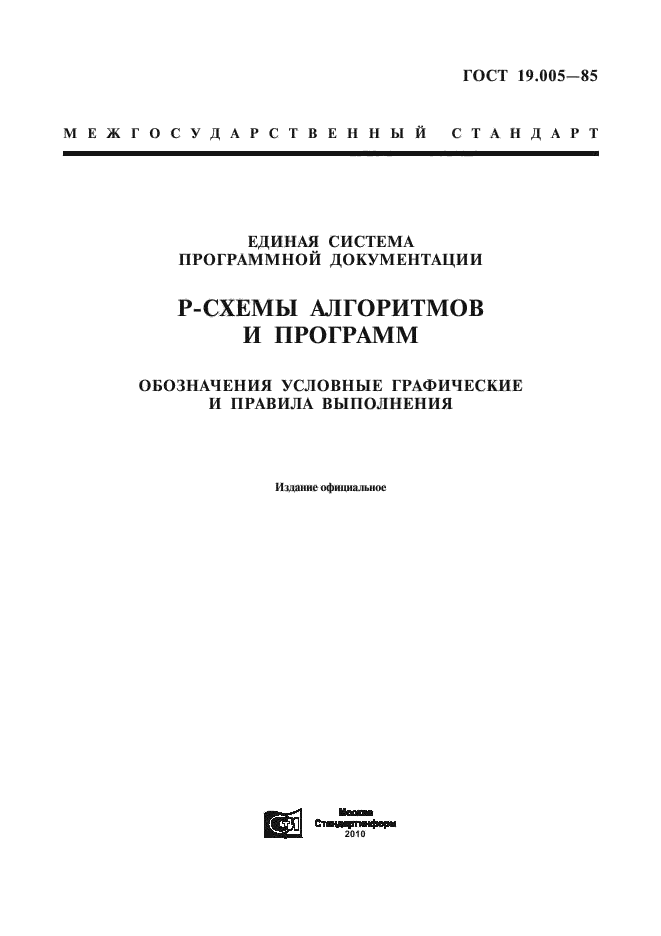

ГОСТ 19.005-85. Единая система программной документации. Р-схемы алгоритмов и программ. Обозначения условные графические и правила выполнения

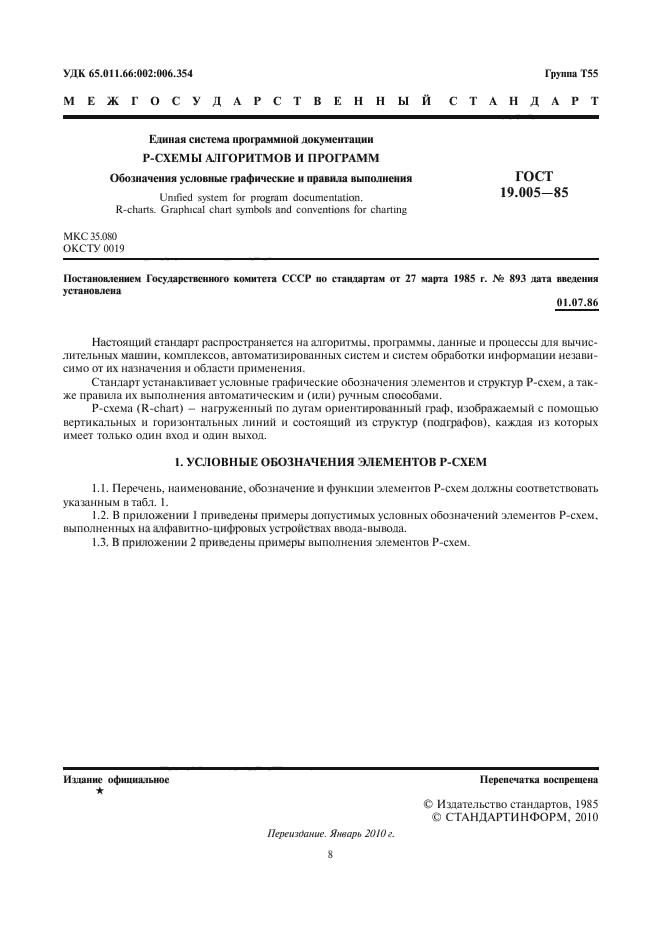

Настоящий стандарт распространяется на алгоритмы, программы, данные и процессы для вычислительных машин, комплексов, автоматизированных систем и систем обработки информации независимо от их назначения и области применения. Стандарт устанавливает условные графические обозначения элементов и структур Р-схем, а также правила их выполнения автоматическим и (или) ручным способами. Р-схема (R-chart) - нагруженный по дугам ориентированный граф, изображаемый с помощью вертикальных и горизонтальных линий и состоящий из структур (подграфов), каждая из которых имеет только один вход и один выход

Название на англ.:	Unified system for program documentation. R-charts. Graphical chart symbols and conventions for charting
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	14
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	04.03.2010
Дата введения в действие:	30.06.1986
Дата последнего изменения:	22.05.2013
Переиздание:	переиздание
